100MHZ Digital Speicher Oszilloskop Tonghui TDO3102A 2.4Mpoints

100MHZ Digital Speicher Oszilloskop Tonghui TDO3102A 2.4Mpoints100MHz, 400MSa/s,2Ch, 2.4Mpoint Recordlength, Digital Oszilloskop, Tonghui TDO3102A

Art.Nr.:PD-01096
Lieferzeit:

nur
unsere Empfehlung zum Super Angebotspreis
inkl. MwSt (19%)
zzgl. Versandkosten

In den Warenkorb
weitere Bilder vom TDO3102A

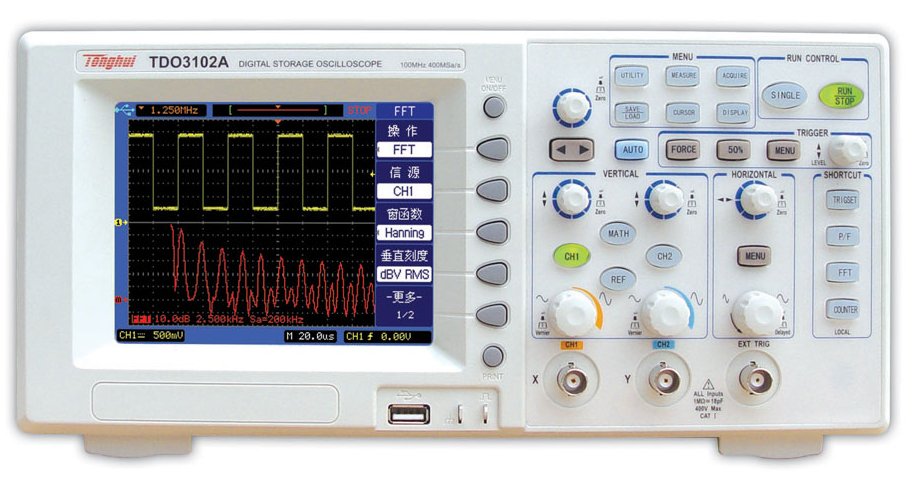

Tonghui TDO3102A, 100MHz Digital Speicher Oszilloskop, 2Ch, 400MSa/s, 2.4MPoint Record Length, 5,7" TFT

Sofort bestellbar - wieder Lieferbar in 7-10 Tagen ! Fragen herzlich willkommen !!

Das Tonghui hat 400MSa/s mehr Speicher (2.4Mpoints) und mehr Funktionen
    • gutes leuchtstarkes 5.7" aktiv TFT Farb-Display 320x240 Pixel
    • Menüsprache English, Deutsch, Español, Portugués, Francais ...
    • einzigartige Speichertiefe von 2.4 Mpoints
    • sehr tiefe WINDOW ZOOM (Funktion, nur durch max Zeitbasis begrenzt)
    • sehr intuitive Menüführung, zügige Bedienung  !
    • auf der Vorderseite USB zum Speichern von Bildern(bmp, gif) und Kurvendaten(*.csv) auf dem USB Stick

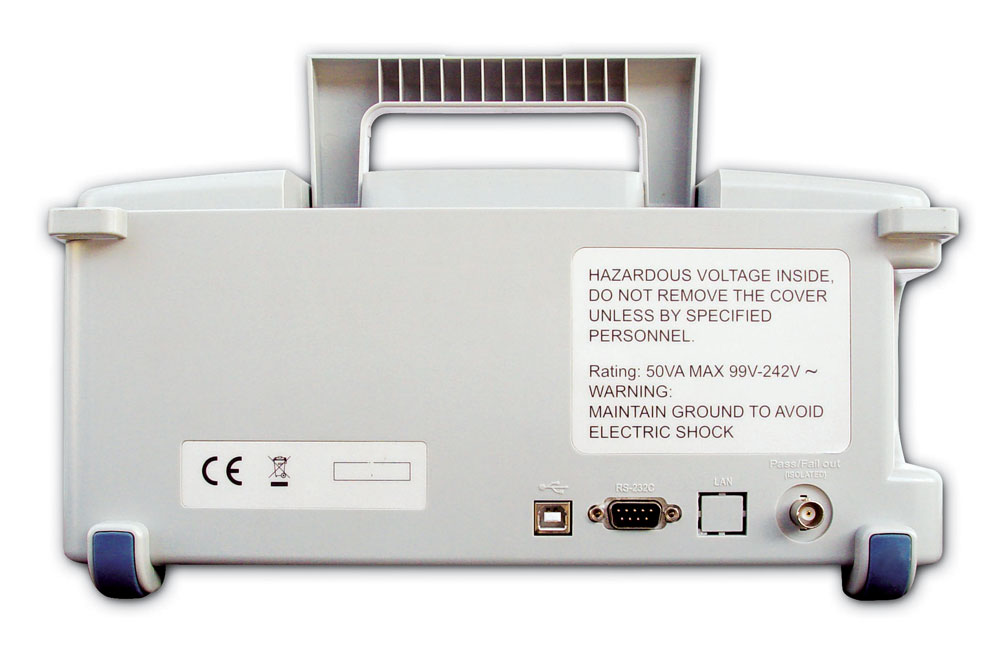

    • auf der Rückseite USB und RS232 zur PC Kommunikation, Pass/Fail Ausgang für
    • Menü ON/OFF Taste,  PRINT Taste zum Speichern von Bilder (gif) oder Kurvendaten (*.csv) auf dem Stick
    • 24 Automatik und Cursormessfunktionen vorhanden

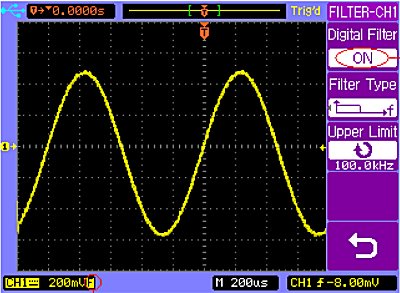

    • digitale Filterfunktion
    • FFT  (VRMS, dB)
    • einstellbare Nachleuchtzeit
    • einfache Record Funktion (Datalogging)
    • Darstellarten: Y(t), Zoom (Delay), XY, Roll, getriggerter Rollbetrieb

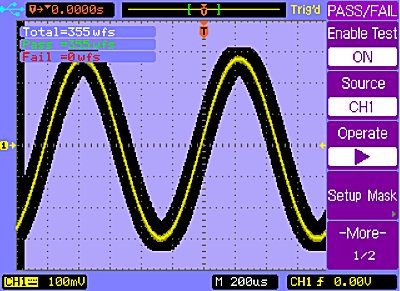

    • SHORTCUT Tasten für Trigger, PASS/FAIL, FFT, COUNTER
    • Farbkombination Front Hellgrau Rückdeckel dunkelgrau
    • Netzbuchse seitlich, dadurch normal oder auf Rückseite liegend nutzbar
    • SELF CAL Funktion und zuschaltbare Fast CAL Funktion die bei Temperaturänderung das wichtigste schnell kalibriert
    • Lieferung in Orginalverpackung
    • im Lieferumfang sind 2 Tastköpfen (1x/10x) , PC-Software, USB Kabel
    • mit ausführlichen englischem Handbuch
    • 3 Jahre Garantie

Tonghui TDO3000 Modellübersicht:

Modell / Model
TDO3022A
 TDO3062A
TDO3102A
TDO3102B
TDO3202B
Bandbreite / Bandwidth
25 MHz
60 MHz
100 MHz
100 MHz
200 MHz
Record length
2.4Mpoints
Speichertiefe /Memory Depth
 <= 2.4Mpoints
<=  2.4Mpoints
2.4Mpoints
   2.4Mpoints
 2.4Mpoints
Kanäle / Channels
zwei Kanäle + externer Trigger / two Channels + External Trigger
Echtzeitabtastrate / Real-time Sample Rate 400 MSa/s  400 MSa/s
 400 MSa/s
 1 GSa/s
1 GSa/s
Äquivalente Abtastrate / Equivalent Sample Rate 5 GSa/s  20 GSa/s
20GSa/s
 50 GSa/s
 50 GSa/s
Echtzeitabtastrate / Rise Time 14 ns 8,7 ns
3.5 ns
 3.5 ns
1.75 ns
Zeitbasisbereich / Time Base Range 10 ns/div to 50 s/div 5 ns/div to 50 s/div
5 ns/div to 50 s/div
 2 ns/div to 50 s/div
 2 ns/div to 50 s/div
Vertikale Teiler / Vertical Sensitivity 2 mV/div to 5 V/div 2 mV/div to 5 V/div
2 mV/div to 5 V/div
 2 mV/div to 10 V/div
  2 mV/div to 10 V/div
X-Y Operation Bandwidth 25 MHz
60 MHz
100 MHz


Phase Difference ± 3°
Trigger Arten / Trigger Modes

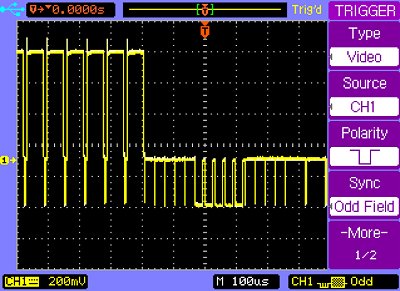

Auto, Normal, Single,     Edge,  Pulse Width,  Video PAL, NTSC, SECAM
Trigger-Quellen / Trigger Sources
CH1, CH2, Ext, Ext/5, AC Line, Alternate
Triggerempfindlichkeit / Trigger Sensitivity
ist von >=0.1 - 1 DIV einstellbar, Trigger Holdoff 100ns-1,5s /
0.1 DIV to 1 DIV, user adjustable
Triggerbetriebsarten
getriggertes Signal, getriggerter Roll Betrieb, Roll Betrieb 50s - 500ms
Triggerkopplung / Trigger Coupling
DC, AC, HF-reject, LF-reject, 50% Taste;
Erfassung / ACQ
Sample, Peak Detect, Average,

Common Parameters
Input Impedance 1 MOhm±2% || 18 pF±2pF
Time Base Precision ±0,01%
Vertical Sensitivity 2 mV/div, 5 mV/div: ±4%
10 mV/div to 5 V/div: ±3%
Vertical Resolution 8 bits
Input Coupling DC, AC, GND
Maximum Input Voltage 400 V (DC + AC peak) CAT I
Automatic Measurements Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay 1?2*, Delay 1?2*
Cursor Measurements Manual, Track and Auto Measure modes
Math + , - , x,  FFT
Storage Internal:10 Waveforms and 10 Setups
USB:BMP, BMP24, gif, csv, Waveforms and Setups
I/O Front/Vorn: USB Host für USB-Stick ; Rear/Hinten: USB Device,RS232C Serielle Schnittstelle , PASS/FAIL OUT B Serie LAN
Display active color TFT (64K, Color LCD), 320 x 240 ;
Power Worldwide Use, 100 – 240 V / 50 VA Max
Weight 2.8 kg



einige weitere Bilder vomTonghui TDO3102A (TDO3000 Serie)

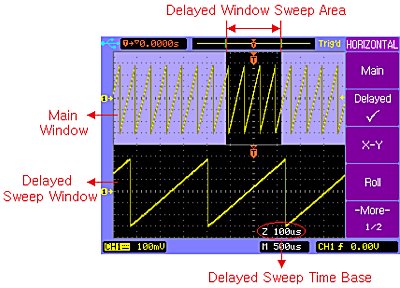

Erklärung der Zoomfunktion des Tonghui TDO3102A Auswahl von Auto-Messfunktionen des Tonghui TDO3062A

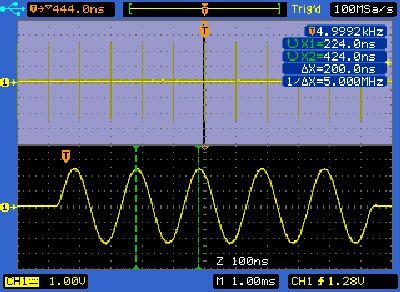

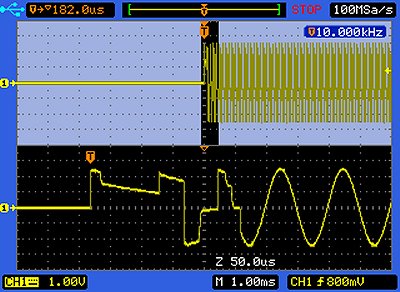

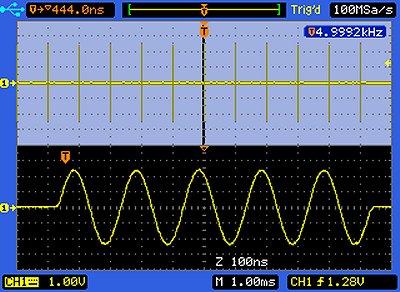

TDO3102A Zoomfunktionen (Schwingungspakete) TDO3102A Single Shot Messung (Anschwingen eines Generators)


Fragen zum Tonghui TDO3022A, TDO3022AS, TDO3062A, TDO3062AS, TDO3102A, TDO3102AS,
TDO3102B, TDO3102BS, TDO3102B, TDO3202BS sind herzlich willkommen  - Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular !

Die Bedienungsanleitung senden wir ihnen auch gerne per Email zu!

die Produktvorstellung zum Tonghui TDO3000 Serie (TDO3102A)finden Sie hier:

die Bedienungsanleitung zur Tonghui TDO3000 Serie (TDO3102A)finden Sie hier:
