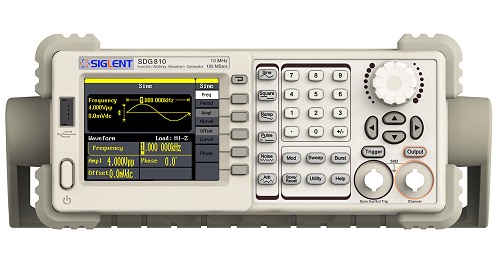

Siglent SDG810 Arbitrary Signal Generator 125MSA/s 16kpoints 14bit bis max. 10MHz

Siglent SDG810 Arbitrary Signal Generator 125MSA/s 16kpoints 14bit bis max. 10MHz1 Kanal Funktionsgenerator Sinus bis 10MHz, Arbitrary, Rechteck, Rampe, Puls / 125MSa/s USB I/O Software, SCPI

Art.Nr.:PD-01194
Hersteller:Siglent
Lieferzeit: muss für Sie bestellt werden*


PinSonne
Eigenhufe 82
09125 Chemnitz

Telefon: 037123474954 ( mobil: 015735578921)
Telefax: 037123474946
Email: info@pinsonne.de

Siglent SDG810 1 Kanal 125MSA/s 14bit Arbitrary Signal Generator bis zu 10MHz

Sofort bestellbar - derzeitig nicht Lieferbar ! Fragen sind herzlich willkommen !- Wir beraten Sie gern !


Ausstattung Siglent SDG810, Siglent SDG800 Serie:
  • 14bit 125MSA/s
  • 5 Standard-Wellenformen (Sinus, Rechteck, Rampe, Puls, weißes Rauschen)
  • DDS Arbitrary Signal Generator, 46 Kurvenformen vordefiniert
  • Modulationsarten: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep,
  • Sweep linear, log. 1ms - 500s
  • 1 Kanalausgang
  • 1 umschaltbarer Sync Ausgang bis 2MHz , Trigger Eingang
  • SINUS bis 10MHz
  • Rechteck bis 10MHz
  • Puls bis 5MHz
  • Rampe, Dreieck bis 300kHz
  • Weißes Rauschen bis 10MHz
  • DDS Arbitrary Signal  bis max 5MHz , trise/tfall = 8ns, 14bit vertikal, 16 kpoints
  • 10 Kurvenformen abspeicherbar
  • Auflösung 1µHz
  • USB Interface zur Verbindung mit PC, bzw. PC Software zur Erstellung und Übertragung der Arbitary Funktion
  • Front USB Interface
  • SCPI  Fernsteuerung / remote control
  • 3.5" TFT Farbbildschirm
  • einfache Bedienung über Menütasten, Zahlenfeld, Drehrad, internes englisches Hilfe-Menü
  • umfangreiche Eingabemöglichkeiten(Frequenz, Periodendauer, Tastverhältnis, Offset, HI LOW Level, Vpp, Vrms)
Versandgewicht: 4 kg

Lieferumfang:

  • der DDS Signal-, Funktionsgenerator Siglent SDG810
  • Netzkabel
  • USB-Kabel
  • PC-Software
  • Bedienungsanleitung auf CD

Spezifikationen des Siglent SDG810 - Siglent SDG800 Serie:

 Signalformen:  (für CH1 und CH2)



 Sinus
 Rechteck (Square)
 Rampe (Ramp)
 Puls (Pulse)
 Rauschen (Noise)
 Arbitary Signal (Arbitary)
 1 µHz to 10 MHz
 1 µHz to 10 MHz (Rise/Fall < 20ns, Duty 20-80% < 3MHz)
 500 µHz to 300 kHz
 1 µHz to 5 MHz  (Pulsbreite 2000s bis >=20ns)
 1 µHz to 30 MHz
 5 MHz(-3db) , CH1 16kpoints Signalspeicher, 14bit vertikal

 Ausgänge:

 Kanalausgang CH1
 2 mVPP ~ 10 VPP (50 Ohm)
 4 mVPP ~ 20 VPP (High Z)

 zuschaltbarer Gleichspannung-Offset /
 DC Offset

 Kanalausgang CH1
 0 mV ~ 5 V (50 Ohm)
 0 mV ~ 10 V (High Z)
 Rückseite Anschlüsse
Rückseitig USB zum Anschluss an PC
 Schnittstellen, Interface
 Front USB zum Anschluss USB Stick
 Rückseitig USB zum Anschluss an PC
 Amplitudengenauigkeit /Flatness (Sinus 5Vpp)

     < +/- 0.3 dB
 Modulationsarten (intern oder extern)

 AM (<=20kHz), FM (<=2khz) PM (0-360°), FSK,
 Sweep, Burst

 Sweep  lin, log ;
 Display
 Color, 3,5"TFT, 320x240 Pixel
 Arbeitstemperaturbereich /
 Operating Temperature And Humidity
 10°C-35°C,  <90%RH
 Power Requirements  100-240 VACRMS, 45~440Hz, CAT II, < 30W, Fuse 2A
 Nettogewicht /
 Weight Approx.
 2,6 Kg
 Abmessungen /
 Dimensions (W×H×D)
 229 mm × 105 mm × 281 mm


mehr Informationen über den Siglent SDG830 , SDG810 Funktionsgenerator finden Sie hier:


Fragen sind herzlich willkommen !!

Weitere Bilder vom Siglent SDG810 SDG800 Serie
