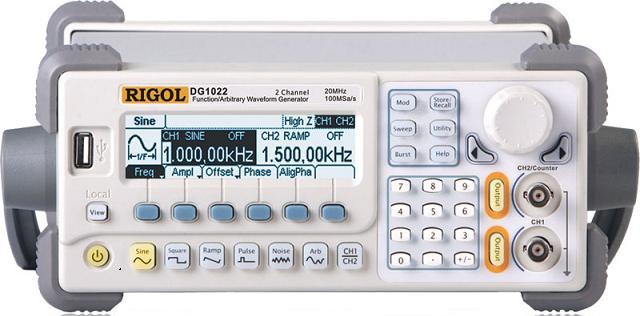

Rigol DG1022 Arbitrary Signal Generator

Rigol DG1022 Arbitrary Signal Generator2 Kanal Funktionsgenerator Sinus bis 20MHz, Arbitrary,Rechteck, Rampe, Puls / 100MSa/s Frequenzzähler USB I/O Software

Art.Nr.:PD-01080
Hersteller:RIGOL
Lieferzeit: muss für Sie bestellt werden*

nur
inkl. MwSt (19%)
zzgl. Versandkosten

In den Warenkorb
 2 Kanal Rigol DG1022 Arbitary Signal Generator bis zu 20MHz

muss bestellt werden

wir empfehlen ihnen die leistungsfähigere Alternative

Ausstattung:
  • 5 Standard-Wellenformen (Sinus, Rechteck, Rampe, Puls, weißes Rauschen)
  • Ausgangsfrequenz bis zu 20MHz Sinus
  • Arbitrary Signal Generator
  • 200MHz Frequenzzähler
  • 2 Kanalausgänge, 1 Signaleingang für Frequenzzähler
  • Signal-Modulationsarten AM/FM/PM/FSK
  • sehr intuitive Bedienung, verschieden Signaldarstellungsart auf dem Display, englisches Hilfe-Menü
  • Arbitary Speicher  von 4 kpoints
  • 48 Abitary Wellenformen vorbereitet, weitere frei erstellbare Signalformen über Abitary Funktion (über PC-Software oder am DG1022
  • USB Interface zur Verbindung mit PC, bzw. Software zur Erstellung und Übertragung der Arbitary Funktion
  • zwei Ausgangskanäle ! die unterschiedliche Signalformen ausgeben können
  • umfangreiche Eingabemöglichkeiten(Frequenz, Periodendauer, Tastverhältnis, Offset, HI LOW Level, Vpp, Vrms)
Versandgewicht: 4,2kg

Lieferumfang:

  • der Funktionsgenerator DG1022
  • Netzkabel
  • USB-Kabel
  • Ultrawave-Software
  • Bedienungsanleitung auf CD

Spezifikationen:

 Signalformen:  (für CH1 und CH2)



 Sinus
 Rechteck (Square)
 Rampe (Ramp)
 Puls (Pulse)
 Rauschen (Noise)
 Arbitary Signal (Arbitary)
 1 µHz to 20 MHz
 1 µHz to 5 MHz (Rise/Fall < 20ns, Duty 20-80% < 3MHz)
 500 µHz to 3 MHz
 1 µHz to 150 kHz  (Pulsbreite 2000s bis >=20ns)
 1 µHz to 5 MHz
 5 MHz(-3db) , CH1 4kpoints Signalspeicher, 14bit vertikal
                          CH2 1kpoints Signalspeicher, 14bit vertikal
 Ausgänge:

 Kanalausgang CH1
 2 mVPP ~ 10 VPP (50 Ohm)
 4 mVPP ~ 20 VPP (High Z)

 Kanalausgang CH2
 2 mVPP ~ 3 VPP (50 Ohm)
 4 mVPP ~6 VPP (High Z)
 zuschaltbarer Gleichspannung-Offset /
 DC Offset

 Kanalausgang CH1
 0 mV ~ 5 V (50 Ohm)
 0 mV ~ 10 V (High Z)

 Kanalausgang CH2
 0 mV ~ 1.5 V (50 Ohm)
 0 mV ~ 3 V (High Z)
 Rückseite Anschlüsse
 10 MHz  Referenz Eingang
 Modulations Eingang
 Sync Out
 External Trig, FSK /Burst
 Schnittstellen, Interface
 Front USB zum Anschluss USB Stick
 Rückseitig USB zum Anschluss an PC
 Amplitudengenauigkeit /Flatness (Sinus 5Vpp)
 <100kHz                   <0.1 dB
 >100kHz ~ 5MHz    <0.15 dB
 >5MHz ~ 20MHz     <0.3 dB
 Modulationsarten (intern oder extern) nur CH1

 AM (<=20kHz), FM (<=5Mhz) PM (0-360°), FSK,
 Sweep, Burst

 Frequenzzähler ( 6 DIGITS) (über CH2 in)  100mHZ - 200 MHz
 Display
  Schwarz/Weiß 256 H x 64 V
 Arbeitstemperaturbereich /
 Operating Temperature And Humidity
 10°C-35°C,  <90%RH
 Power Requirements  100-240 VACRMS, 45~440Hz, CAT II, < 40W, Fuse 2A
 Nettogewicht /
 Weight Approx.
 2,7 Kg
 Abmessungen /
 Dimensions (W×H×D)
 232mm×108mm×288mm


mehr Informationen über den Rigol DG1022 Funktionsgenerator finden Sie hier:

Programieranleitung, Programming guide zum Rigol DG1022 Funktionsgenerator finden Sie hier:



Fragen sind herzlich willkommen !!
