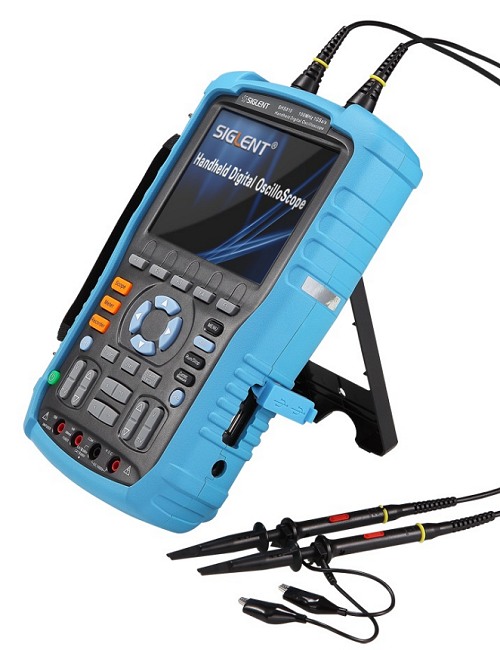

100 MHz Scopemeter Siglent SHS810 2CH 2Mpoints und Recorder

100 MHz Scopemeter Siglent SHS810 2CH 2Mpoints und RecorderSiglent SHS810 2CH 100 MHz, 1GSa/s, 2Mpoints, Oszilloskop, Multimeter, Signalform u. Messwerte Recorder in einem

Art.Nr.:PD-01171
Hersteller:Siglent


PinSonne
Eigenhufe 82
09125 Chemnitz

Telefon: 037123474954 ( mobil: 015735578921)
Telefax: 037123474946
Email: info@pinsonne.de

Siglent SHS810 100 MHz, 1GSa/s bis zu 2Mpoints Scopemeter, Multimeter, Recorder


Sofort bestellbar - Modell, die Serie ist nicht mehr lieferbar  ! Fragen herzlich willkommen !

Wird ersetzt durch SHS800X Serie SHS810X und SHS820X

- Wir beraten Sie sehr gern - !

 Features: Siglent SHS810 handheld Oszilloskop

  • Scopemeter (handheld dso) mit durchdachten Design und einfache  Bedienung
  • Bedien-Tasten für die Digitalmultimeterfunktionen.
  • gutes Farbdisplay, 5.7 Zoll TFT Color LCD Display (320 x 234 Bildpunkte 4:3) mit LED Backlight
  • Li-ion Akku 7.4V/5000mAh , bis max. 5 Stunden
  • 100MHz Bandbreite  / 100MHz Bandwidth
  • 1GSa/s Echtzeitabtastrate / real time sampling rate
  • 50GSa/s  Equivalente Abtastrate /equivalent sampling rate
  • 2 Mpoints Speichertiefe
  • Bandbreite voll / 20MHz/ digitale Filter (Tief-, Hoch-, Bandpass)
  • Hardware Frequenzzähler (Auflösung 1Hz)
  •
  • 32 Automatik Messfunktionen / 22 autop measure functions
  • Cursorenmessung (Spannung, Zeit) / CURSOR measure (VOLT/TIME)
  • + / - * /  und FFT
  • Signal ZOOM
  • zahlreiche Triggerfunktionen
  • PASS/Fail Funktion, Recordermode
  • 6000 Stellen im Multimeterbetrieb / 6000 count Digital Multimeter
  • im DMM Modus: Messung von Spannung (DCV, ACV), Strom (A DC, A AC), Widerstand, Durchgang, Diode, Kapzität
  • Recorderbetriebsarten:
  • Scope Recorder mode, max 7Mpoints(2x3.5Mpoints) oder 4Gbyte mit USB Erweiterung extern für langsame Zeiten,
  • (der Scope Recorder ist eine Waveform Signalform speicher,
  • Scope Trend Plot, max. 800kpoints 1 oder 2 Kanal von den Oszilloskopeingängen, Messwerten (z.B. Vpp, Freq)
  • Meter Trend Plot, max 1.2Mpoints 1 Kanal vom DMM Eingang Messwert (z.B. VDC), 10Sa…0.005Sa/s
  • USB Anschluss für Stick
  • USB zur PC-Verbindung
  • Bei angeschlossenem PC kann man ein größeres Bild sehen
  • Direkte Datenspeicherung auf einen PC

 Das ideale preiswerte Oszilloskop für den mobilen Einsatz
Ideal auch für Bastler und Modellbauer !

Ausstattung Siglent SHS810 handheld Oszilloskop:
  • Echtzeit Abtastrate 1GSa/s
  • Bandbreite 100 MHz
  • 2Mpoints
  • Abmessung/Dimensions (H x W x L) 260 x 163 x 53 (mm)
  • Weight/Gewicht Approx. 1,5kg (including battery)
  • LCD size 5,7" TFT,  320x234 pixel

Lieferumfang

  • das Scopemeter(handheld dso) Siglent SHS810
  • Li-Ionen Akku (eingebaut, austauschbar)
  • 2 x Messprobe (Tastköpfe ) für Oszilloskop
  • 1 x Messproben (Messkabel) für Multimeter
  • CD mit Handbuch und Software (E)
  • ein Netzteil, um nicht mit Batterien arbeiten zu müssen, zum aufladen



Siglent SHS800 Modellübersicht:  Versandgewicht: 3kg

einige weitere Informationen Manual und Bilder vom Siglent SHS810 unter:

die Bedienungsanleitung vom Siglent SHS810 (SHS800 Serie) finden Sie hier:

Lesen Sie bitte das Datenblatt vom Siglent SHS810 (SHS800 Serie), dieses finden Sie hier:

Weitere Bilder vom Siglent SHS810 100MHz Scopemeter

 Siglent SHS800 Serie, SHS810 100MHz, 2CH, 2Mpoints Recordermodi

Siglent SHS800 Serie, Siglent SHS810 von der Seite mit USB offen

Siglent SHS800 Serie, Siglent SHS810 Bedienfeld


Siglent SHS800 Serie, Siglent SHS810 DMM modus

Siglent SHS800 Serie, Siglent SHS810 DMM DCV modus

Siglent SHS800 Serie, Siglent SHS810 meter trend plot, DMM recorder


Siglent SHS800 Serie, Siglent SHS810 DSO trend plot, DMM recorder

Digitale Signalfilterfunktion:
Siglent SHS800 Serie, Siglent SHS810 DSO ditital filter

Siglent SHS800 Serie, Siglent SHS810 DSO ditital filter

Mathematik - FFT Bedienübersicht:

Siglent SHS800 Serie, Siglent SHS810 FFT Bedientasten


Mögliche Speichermöglichkeiten auf USB-Stick

Siglent SHS800 Serie, Siglent SHS810 Speicherfunktion save to usb stick



 Scope Recorder Menüs
Aufnehmen:
Siglent SHS800 Serie, Siglent SHS810 Scope recorder menü
 Abspielen

Siglent SHS800 Serie 2 Kanal Scopemeter, Handheld DSO

(SHS806 - 60MHz ; SHS810 - 100MHz ; SHS815 - 150MHz ; SHS820 - 200MHz)

Sie können alle Siglent Scopemeter schnell über uns erhalten.

  Fragen herzlich willkommen !!

- Wir beraten Sie sehr gern  !!
