100MHZ Digital Speicher Oszilloskop Hantek DSO5102P 7"W-TFT 2CH

100MHZ Digital Speicher Oszilloskop Hantek DSO5102P 7W-TFT 2CH7" W-TFT, leises 100MHz, 2Ch, 1GSa/s DSO,40kpoints Memory Depth, Hantek DSO5102P

Art.Nr.:PD-01207
Hersteller:Hantek
Lieferzeit: am Lager 2-4 Tage*

nur
unsere Empfehlung zum SUPER Angebotspreis
inkl. MwSt (19%)

In den Warenkorb

Hantek DSO5102P, 100MHz Digital Speicher Oszilloskop, 2CH, 1GSa/s, 40 kPoints Speichertiefe, 7" TFT

das Hantek DSO5102P ist leise, besitzt ein großes 7" W-TFT,  einen sehr guten Zoom
hat eine sehr intuitive Bedienung und ist sehr preiswert

Sofort bestellbar - Sofort Lieferbar ! Fragen herzlich willkommen !
- Wir beraten Sie sehr gern - !


Das Hantek DSO5102P hat 1GSa/s Real Time Abtastrate
  • 2 Kanäle, externer Triggereingang, Tastkopf-Abgleichanschluss
  • mit ausführlichen englischem und deutschen Handbuch
  • sehr gutes 7" aktiv TFT Farb-Display 800x480 Pixel, 18 DIV horizontal
  • einstellbare Nachleuchtzeit (Auto, 0,2s ... 8s, unendlich)
  • getrennte Einstellregler für Kanal 1 und 2
  • Menüsprache English, gut durchdachte, intuitive und schnelle Menüführung
  • 4k, 40k, (je nach Anforderung umschaltbar)
  • Front USB zum Speichern von Bildern und Kurvendaten (*.csv) auf dem USB Stick
  • Rear USB
  • Menütaste "SAVE to USB"  zum schnellen Speichern von Bildschirmfotos auf dem Stick
  • Menü ON/OFF Taste , SINGLE SEQ Button (Single Trigger Schnelltaste)
  • 30 Automatik- und Cursormessfunktionen vorhanden
  • FFT
  • sehr guter WINDOW ZOOM mit Schnellumschaltfunktion zwischen den Fenstern
  • einfache und simple zu bedienende  Record Funktion (Datalogging)
  • Farbkombination Front Hellgrau Rückdeckel blaugrau
  • im Lieferumfang das Hantek DSO5102P , 2 Tastköpfen (1x/10x) , PC-Software, USB Kabel


Hantek DSO5000B, DSO5000P Modellübersicht:

Modell / Model
DSO5102P
 DSO5202P
DSO5062B
DST1062B
DSO5102B
DST1102B
DSO5202B
DST1202B
Bandbreite / Bandwidth
100 MHz
200 MHz
60 MHz
100 MHz
200 MHz
Record length
1Mpoints ( 1024k points)
Speichertiefe /Memory Depth
only 40kpoints
(4k, 20k, 40k)
umschaltbar
  1Mpoints
(4k, 20k, 40k, 512k)
umschaltbar
  1Mpoints
(4k, 20k, 512k, 1M)
umschaltbar
  1Mpoints
(4k, 20k, 40k, 512k, 1M)
umschaltbar
Kanäle / Channels
zwei Kanäle + externer Trigger / two Channels + External Trigger
Echtzeitabtastrate im 1Kanal Betrieb /
Real-time Sample Rate 1CH active
1x 1GSa/s
1x 1GSa/s

 1GSa/s
1x 1GSa/s
 1GSa/s
Echtzeitabtastrate im 2Kanal Betrieb /
Real-time Sample Rate 2CH active
2x 500MSa/s
2x 500MSa/s
2x 500MSa/s
2x 500MSa/s
 2x 500MSa/s
Äquivalente Abtastrate / Equivalent Sample Rate 2.5 GSa/s  25 GSa/s
50 GSa/s
 50 GSa/s
 50 GSa/s
Echtzeitabtastrate / Rise Time
3.5 ns
8,7 ns
5.8 ns
3.5 ns
1.75 ns
Zeitbasisbereich / Time Base Range
2 ns/div to 40 s/div
4 ns/div to 40 s/div
4 ns/div to 40 s/div
 4 ns/div to 40 s/div
 2 ns/div to 40 s/div
Vertikale Teiler / Vertical Sensitivity
2 mV/div to 5 V/div
2 mV/div to 5 V/div
2 mV/div to 5 V/div
 2 mV/div to 5 V/div
 2 ns/div to 50 s/div
X-Y Operation Bandwidth
100 MHz
200 MHz
60 MHz
100 MHz
200 MHz
Phase Difference ± 3°
Trigger Arten / Trigger Modes
Auto, Normal, Single SEQ,     Edge,  Pulse Width, Slope, Overtime,  Video
Trigger-Quellen / Trigger Sources
CH1, CH2, Ext, Ext/5, AC Line, Alternate
Triggerempfindlichkeit / Trigger Sensitivity
>=1DIV
Triggerkopplung / Trigger Coupling
DC, AC, HF-reject 80kHz, LF-reject ca. 150kHz, Noise reject, 50% Taste,
Erfassung / ACQ
Sample, Peak Detect, Average
max Erfassungrate / max waveform rate
Bis zu 2000 Kurven/s (Sample, alle Messfunktionen abgeschaltet)  / 2000 wfms/s

Common Parameters
Input Impedance 1 MOhm±2% || 20 pF±3pF
Time Base Precision ±150ppm
Vertical Sensitivity 2 mV/div to 5 V/div (>10mV/div ±3%)
Vertical Resolution 8 bits
Input Coupling DC, AC, Ground
Maximum Input Voltage 300 V (DC + AC peak)
Automatic Measurements Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay 1?2, Delay 1?2
Cursor Measurements Manual, Track and Auto Measure modes
Math + , - , x, / ,  FFT
Storage Internal:10 Waveforms and 10 Setups
USB:BMP, Waveforms and Setups
I/O USB Device,USB Host Front
Display simple active color TFT (64K, Color LCD), 800 x 480
Power Worldwide Use, 100 – 240 V / 50 VA Max
Weight 2.5 kg
Sonstiges:  Produkte enthalten unter der GPL stehende Software

Weitere Infos unter:

das Datenblatt zum Hantek DSO5062P DSO5102P DSO5202P, DSO5000P Serie finden Sie hier:


die Bedienungsanleitung zum Hantek DSO5062P DSO5102P DSO5202P, DSO5000P Serie finden Sie hier:


die Bedienungsanleitung zum Hantek DSO5062B DSO5102B DSO5202B, DSO5000B Serie finden Sie hier:

 Versandgewicht: 3kg


einige weitere Bilder vom Hantek DSO5102B 2CH 100MHz 1GSa/s DSO (der Hantek DSO5000B Serie)
Hantek DSO5000P vergleichbar, aber nur max 40kpoints Speichertiefe !

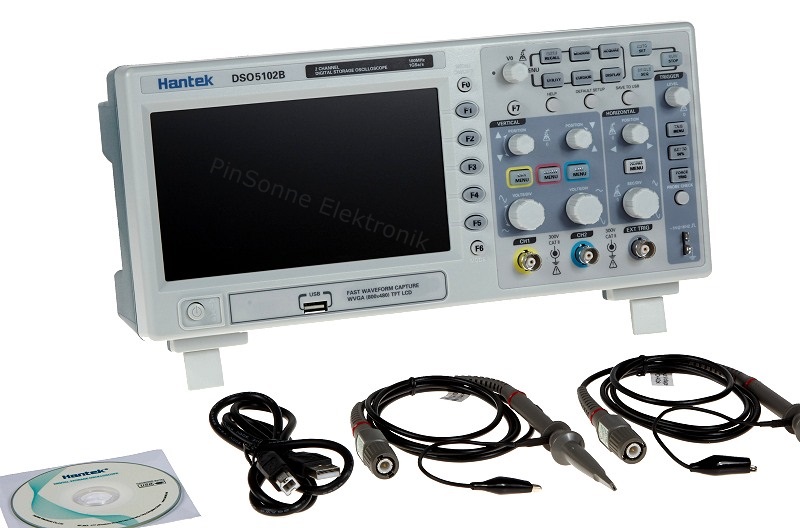

 Hantek DSO5062B DSO5102B DSO5202B, Bild von vorn, ausgestellte Füße, mit CD Tastköpfen, erklärt von pinsonne-elektronik.de

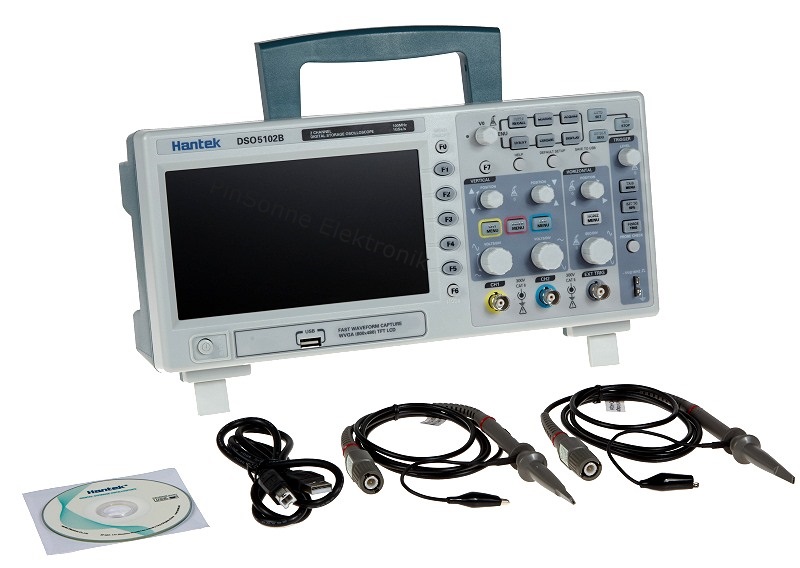

Hantek DSO5062B DSO5102B DSO5202B, Bild von vorn, ausgestellte Füße, mit CD Tastköpfen, erklärt von pinsonne-elektronik.de

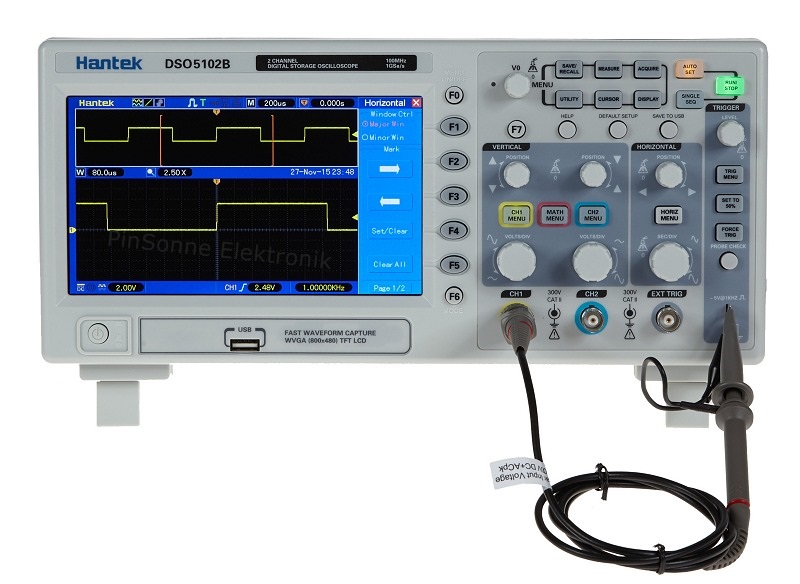

Hantek DSO5062B DSO5102B DSO5202B, Window Zoom
Hantek DSO5000 Serie DSO5062B DSO5102B DSO5202B Verpackungs Karton,erklärt von pinsonne-elektronik.de

AUTOSET Menü vom Hantek DSO5102B, DSO5102P

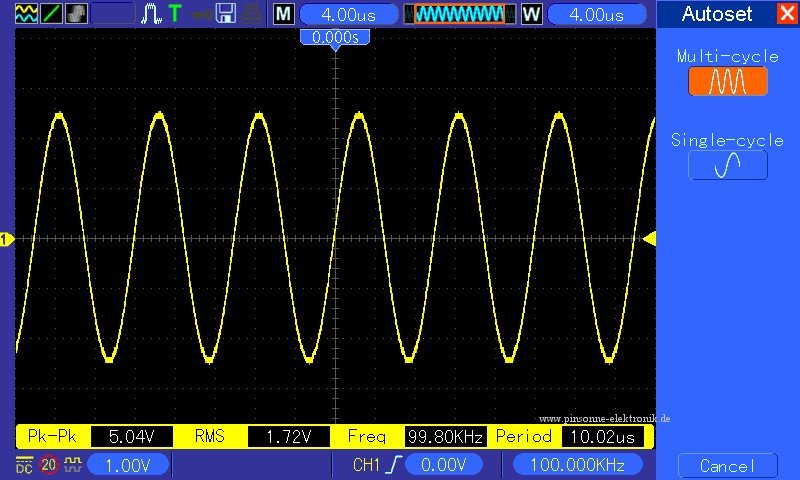

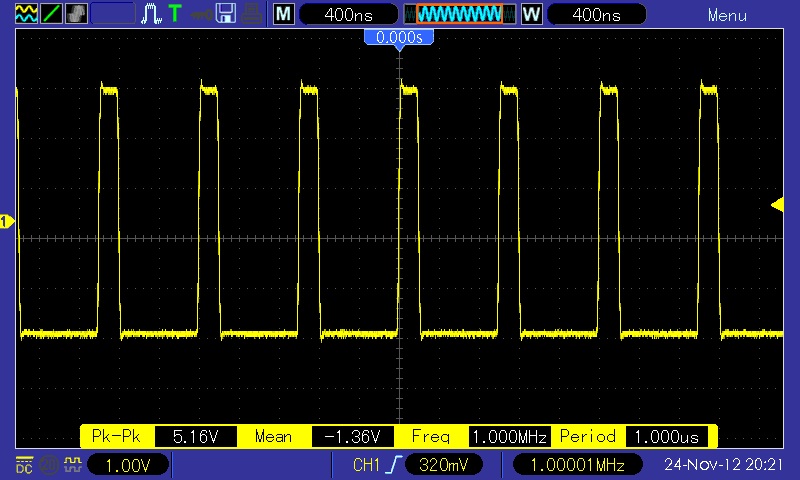

Hantek DSO5000 Serie DSO5062B DSO5102B DSO5202B , Tekway DST1062B DST1102B DST1202B, Autoset mit Multi-Cycle Triggerung,  erklärt von pinsonne-elektronik.de

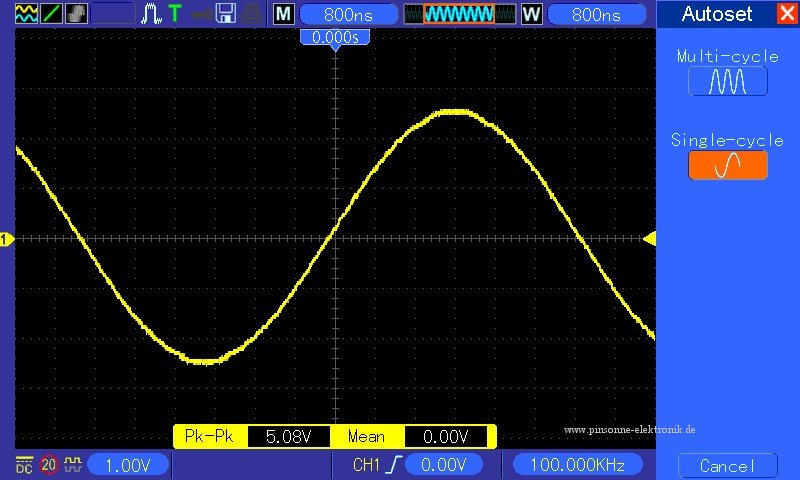

Hantek DSO5000 Serie DSO5062B DSO5102B DSO5202B , Tekway DST1062B DST1102B DST1202B, Autoset mit Single Triggerung,  erklärt von pinsonne-elektronik.de

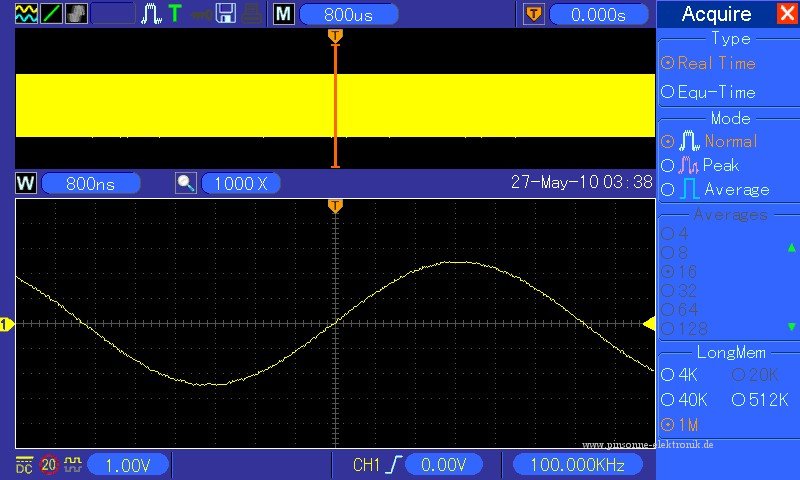

ZOOM Funktion Faktor 1000x und das Hantek Acquire Menü
Hantek DSO5000 Serie DSO5062B DSO5102B DSO5202B , Tekway DST1062B DST1102B DST1202B, Acquire Menü, Erfassungsarten mit Erfassungart und Speichertiefenanpassung,  erklärt von pinsonne-elektronik.de
Type: REAL, Equivalent; Erfassungart: Normal Peak, Average; Speichertiefenumschaltung siehe Bild


 Hantek DSO5000 Serie DSO5062B DSO5102B DSO5202B , Tekway DST1062B DST1102B DST1202B, AUTO SETUP, Signaldarstellung nach automatischer Einstellung,  erklärt von pinsonne-elektronik.de
Beispiel von Messfunktionen:

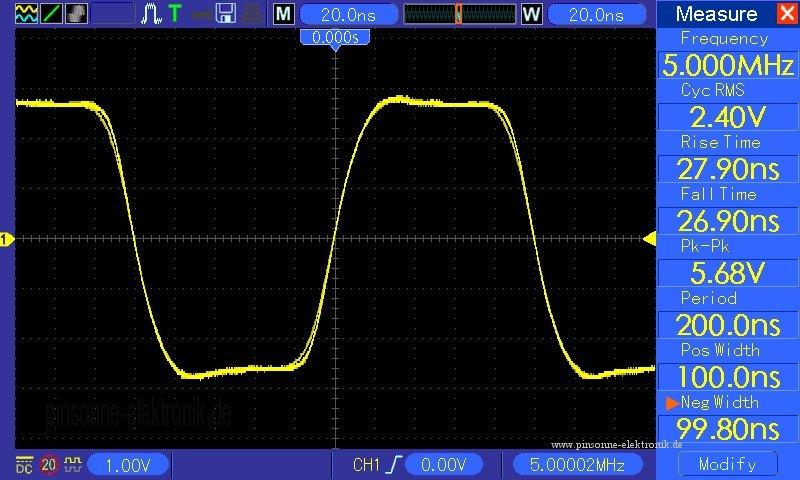

Hantek DSO5000 Serie DSO5062B DSO5102B DSO5202B , Tekway DST1062B DST1102B DST1202B, eine Auswahl von automatischen Messfunktionen, erklärt von pinsonne-elektronik.de

das Hantek DSO5102B, DSO5102P Triggermenü:

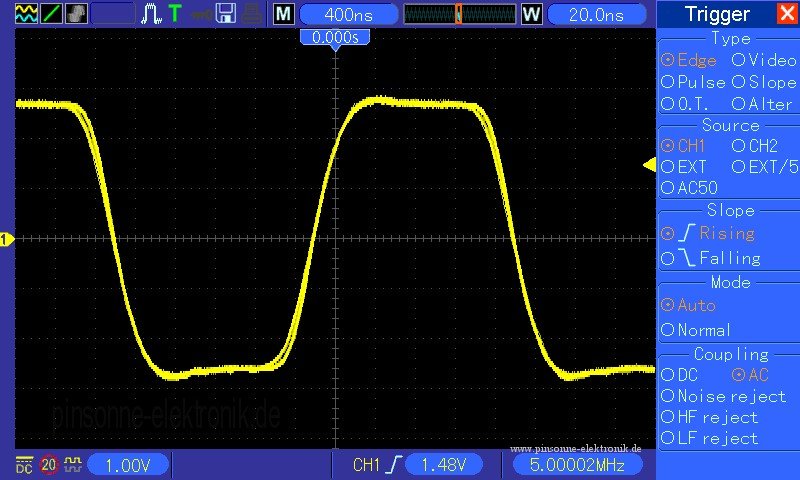

Hantek DSO5000 Serie DSO5062B DSO5102B DSO5202B , Tekway DST1062B DST1102B DST1202B, Triggermenü,  erklärt von pinsonne-elektronik.de

Die Bedienelemente des Hantek DSO1102B, DSO5000D Serie

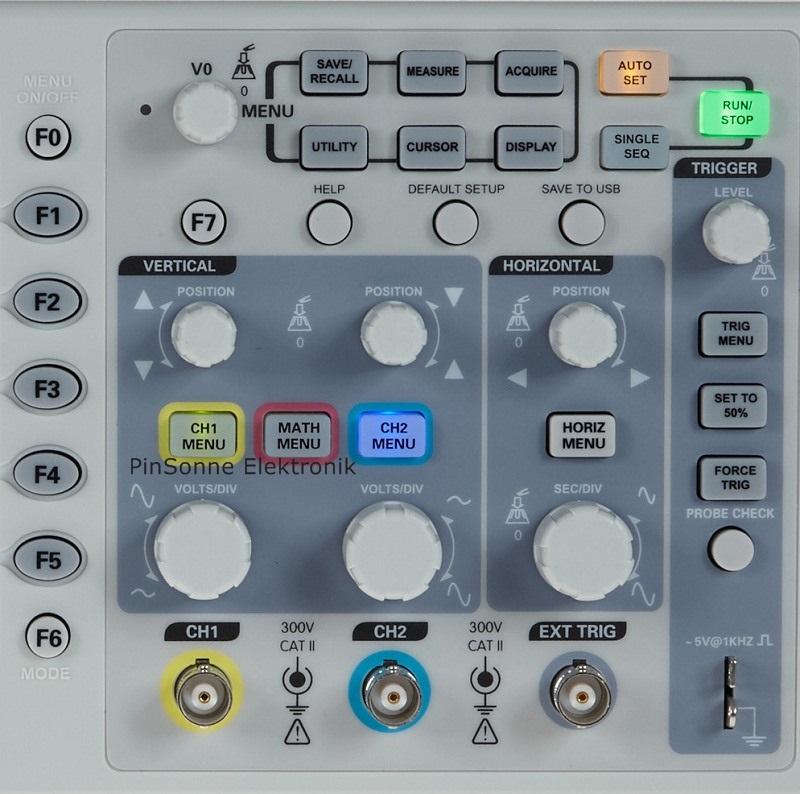

das Hantek DSO5062B, DSO1102B, DSO1202B Bedienfeld mit Tasten und Drehgebern, erklärt von pinsonne-elektronik.de

das Hantek DSO5062B, DSO1102B, DSO1202B Display und Front USB für Stick, erklärt von pinsonne-elektronik.de



Fragen zum Hantek DSO5062B, DSO5102B DSO5202B , DSO5062P, DSO5102P DSO5202P
 sind herzlich willkommen - Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular !


Die Bedienungsanleitung senden wir ihnen auch sehr gerne per Email zu!
