50MHZ Digital Speicher Oszilloskop UNI-T UTD2052CEX NEW

50MHZ Digital Speicher Oszilloskop UNI-T UTD2052CEX NEW50MHz, 1GSa/s Digital Oszilloskop, 2Ch, 1Mpoint Recordlength, Fast Acquisation, UNI-T UTD2052CEX 800x480 Pixel

Art.Nr.:PD-01244
Hersteller:UNI-T
Lieferzeit: muss für Sie bestellt werden*


PinSonne
Eigenhufe 82
09125 Chemnitz

Telefon: 037123474954 ( mobil: 015735578921)
Telefax: 037123474946
Email: info@pinsonne.de

UNI-T UTD2052CEX, neue Version, 50MHz Digital Speicher Oszilloskop, 2Ch, 1GSa/s, 1MPoint Record Length, 7" TFT

das UTD2052CEX ist der verbesserte Nachfolger des UTD2052CL UTD2052CEL UT2042C bzw. UT2042Ce


Sofort bestellbar - eingestellt - nicht mehr Lieferbar ! Fragen herzlich willkommen !
- Wir beraten Sie sehr gern - !

Das UNI-T UTD2052CEX hat 1GSa/s und ein neues Display mit besserer Auflösung
  • mit ausführlichen englischem und deutschem  Handbuch
  • sehr gutes 7" aktiv W TFT Farb-Display 800x480 Pixel, max 14div horizontal
  • neue UTD2052CEX Version mit leiser Lüftung
  • Vertikale Teiler / Vertical Sensitivity 1mV bis 20V/DIV
  • Menüsprache English, Deutsch, Español, Portugués, Francais, Deutsch
  • Front USB zum Speichern von Bildern und Kurvendaten auf dem USB Stick
  • Neue Menütaste " PrtSc" PRINT SCREEN zum schnellen Speichern von Bildschirmfotos auf dem Stick
  • alternativ FrontUSB zur PC Kommunikation ( USB ODG)
  • 28 Automatik und Cursormessfunktionen vorhanden
  • FFT
  • mit ! Fast Acquisation ! -
  • einstellbare Nachleuchtzeit
  • WINDOW ZOOM
  • einfache Record Funktion (Datalogging)
  • Farbkombination Front Hellgrau Rückdeckel dunkelgrau
  • Netzbuchse seitlich, dadurch normal oder auf Rückseite liegend nutzbar
  • im Lieferumfang sind 2 Tastköpfen (1x/10x) , PC-Software, USB Kabel


UNI-T UT2000 Modellübersicht:

Modell / Model UT2042C
 UT2062CE
UTD2052CEX
UTD2102CEX
 UT2202CE
Bandbreite / Bandwidth 40 MHz
60 MHz
50 MHz
100 MHz
200 MHz
Record length
1Mpoints ( 1024k points)
Speichertiefe /Memory Depth
only 2.5kpoints
 25kpoints
  1x 25kpoints
2x  12.5kpoints
  1x 25kpoints
2x  12.5kpoints
  25kpoints
Kanäle / Channels
zwei Kanäle + externer Trigger / two Channels + External Trigger
Kanäle / Channels
=2000 wfms/s
Echtzeitabtastrate / Real-time Sample Rate 250 MSa/s  1GSa/s
 1GSa/s
 1GSa/s
 1GSa/s
Äquivalente Abtastrate / Equivalent Sample Rate 2.5 GSa/s  25 GSa/s
50 GSa/s
 50 GSa/s
 50 GSa/s
Echtzeitabtastrate / Rise Time 14 ns 8,7 ns
7 ns
3.5 ns
1.75 ns
Zeitbasisbereich / Time Base Range 20 ns/div to 50 s/div 5 ns/div to 50 s/div
2 ns/div to 50 s/div
 2 ns/div to 50 s/div
 2 ns/div to 50 s/div
Vertikale Teiler / Vertical Sensitivity 2 mV/div to 5 V/div 2 mV/div to 5 V/div
1 mV/div to 20 V/div
1 mV/div to 20 V/div
 2 ns/div to 50 s/div
Vertikale Teiler / Vertical Sensitivity
+ / - 10 div
 + / - 10 div

X-Y Operation Bandwidth 25 MHz 40 MHz
50 MHz
100 MHz
200 MHz
Phase Difference ± 3°
Trigger Arten / Trigger Modes
Auto, Normal, Single,     Edge,  Pulse Width,  Video
Trigger-Quellen / Trigger Sources
CH1, CH2, Ext, Ext/5, AC Line, Alternate
Triggerempfindlichkeit / Trigger Sensitivity
>=1DIV
Triggerkopplung / Trigger Coupling
DC, AC, HF-reject, LF-reject ca. 80kHz, 50% Taste,
Erfassung / ACQ
Sample, Peak Detect, Average, Fast Aqusation

Common Parameters
Input Impedance 1 MOhm±2% || 24 pF±3pF
Time Base Precision ±150ppm
Vertical Sensitivity 2 mV/div to 5 V/div (>10mV/div ±3%)   ; UTD2xxxxCEL 1 mV/div to 20 V/div
Vertical Resolution 8 bits
Input Coupling DC, AC, Ground
Maximum Input Voltage 400 V (DC + AC peak)
Automatic Measurements Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay 1?2
Cursor Measurements Manual, Track and Auto Measure modes
Math + , - , x, / ,  FFT
Storage Internal:10 Waveforms and 10 Setups
USB:BMP, Waveforms and Setups
I/O UTD2xxxCEL Modelle USB Device,USB Host Front ; UT2xxxCE USB Device,USB Host , PASS/FAIL OUT
Display
UT2xxxCE: simple active color TFT (64K, Color LCD), 320 x 240 ;
UTD2xxxCEX: simple active color TFT (64K, Color LCD), 400 x 240 real
UTD2xxxCEX: simple active color TFT (64K, Color LCD), 800 x 480
Power Worldwide Use, 100 – 240 V / 50 VA Max
Weight 2.5 kg

Versandgewicht: 3,6kg

die Bedienungsanleitung zum Uni-T UTD2052CL , UTD2052CEX UTD2102CEX Serie finden Sie hier:

einige Bilder vom UNI-TREND UTD2052CEX  (UTD2102CEX, UTD2102 CEX)

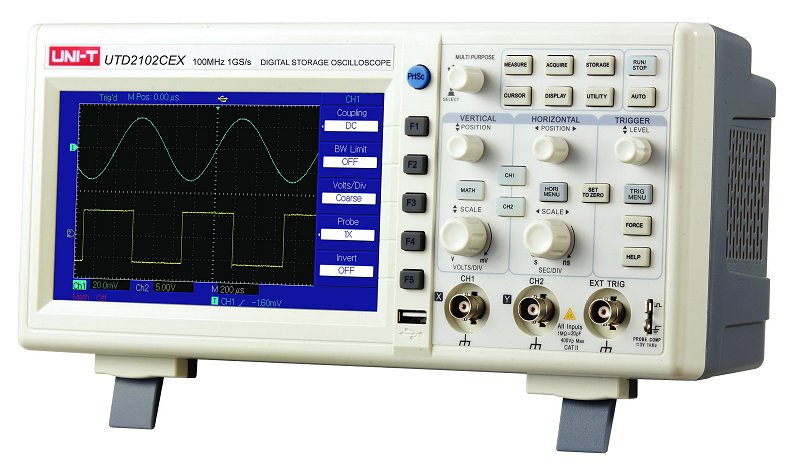

Uni-T UTD210CEX UTD2052CEX von vorn


 Uni-T UTD2102CEX UTD2052CEX 100kHz Rechtecksignal

Uni-T UTD2102CEX UTD2052CEX Pulssignal

 Das UTD2052CEX mit AUTO Messfunktionen
 Uni-T UTD2102CEX, UTD2052CEX Automessung Frequenz Periode Anstiegs Fallzeit

Das UTD2052CEX mit Cursor Messfunktion (Spannung und Zeit Tracking)
Uni-T UTD2102CEX, UTD2052CEX Cursormessung

Das UTD2052CEX mit Cursor Messfunktion (Spannungsmessung)
Uni-T UTD2102CEX, UTD2052CEX Cursor Spannungsmessung

Das UTD2052CEX mit Kanalmenu (ein, obige Bilder aus)
Das Uni-T UTD2052CEX mit Kanalmenu

Das UTD2052CEX mit Triggermenu
Das Uni-T UTD2052CEX mit Triggermenu

Das UTD2052CEX mit Acquire Menu (Erfassung)
Das Uni-T UTD2052CEX mit Acquire Menu (Erfassung)


Fragen zum UNI-TREND UTD2052CEX (UTD2052CL, UT2102CE, UTD2102CEL) sind herzlich willkommen - Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular !

Die Bedienungsanleitung senden wir ihnen gerne per Email zu!

die Bedienungsanleitung zum Uni-T UTD2052CL , UTD2052CEX UTD2102CEX Serie finden Sie hier:
