HANTEK DSO-8060 2CH 60 MHz Scopemeter

HANTEK DSO-8060 2CH 60 MHz ScopemeterHANTEK DSO-8060 2CH 60 MHz, 250MSa/s, 32kpoints, Multimeter, DSO, Signalgenerator bis max 25MHz in einem

Art.Nr.:PD-01117
Hersteller:Hantek
Lieferzeit: muss für Sie bestellt werden*

nur
inkl. MwSt (19%)

In den Warenkorb
HANTEK DSO-8060 2CH 60 MHz, 250MSa/s Scopemeter


Sofort bestellbar -! derzeitig nicht lieferbar ! - Fragen herzlich willkommen !

  • Hantek Scopemeter (handheld dso) mit durchdachten Design und einfache  intuitiver Bedienung
  • Tasten für jeden Kanal, Zeitbasis, Trigger und Digitalmultimeter.
  • gutes Farbdisplay, 5.7 Zoll TFT Color LCD Display (320 x 240 Bildpunkte) mit LED Backlight
  • 60MHz Bandbreite
  • 250MSa/s Echtzeitabtastrate / real time sampling rate
  • 50GSa/s  Equivalente Abtastrate /equivalent sampling rate
  • 22 Automatik Messfunktionen
  • Alternative (ALT) Trigger mode erlaubt das Triggern auf 2 unabhängige Signale
  • 1 Kanal Signalgenerator bis max. 25MHz & Sync Output
  • Multimeter mit 6000 Stellen / 6000 count Digital Multimeter
  • USB 2.0 Anschluss
  • Bei angeschlossenem PC kann man ein grösseres Bild sehen
  • Direkte Datenspeicherung auf einen PC
  • Li-ion Akku 7.4V/3500mAh , bis max. 6 Stunden

 Das ideale preiswerte Oszilloskop für den mobilen Einsatz
Ideal auch für Bastler und Modellbauer !

Ausstattung:
  • Echtzeit Abtastrate 250MSa/s
  • Bandbreite 60 MHz
  • Abmessung/Dimensions (H x W x L) 245 x 163 x 52 (mm)
  • Weight/Gewicht Approx. 1,2kg (including battery)
  • LCD size 5,7" TFT,  320x240 pixel
Lieferumfang:
  • das Hantek DSO8060 Scopemeter
  • Li-Ionen Akku (im DSO eingebaut, ist austauschbar)
  • ein Netzteil, um nicht mit Batterien arbeiten zu müssen, zum aufladen
  • ein paar Messleitungen für den Multimeterbetrieb
  • zwei Tastköpfe
  • CD mit Handbuch und PC-Software
  • gut gepolsterte Tragetasche

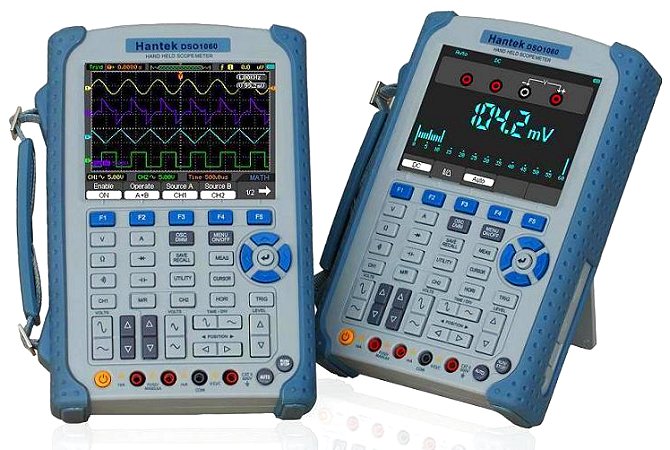

HANTEK DSO1xxx / DSO8060 Scopemeter handheld dso  Modellübersicht:


 Modell / Model  DSO-1060  DSO-1200  DSO-8060
 Bandbreite / Bandwidth  60 MHz  200 MHz  60 MHz
 Speichertiefe /Memory Depth  32 kpoints (2x16kpoints)  32 kpoints (2x16kpoints)  32 kpoints (2x16kpoints)
 Kanäle / Channels
 zwei DSO Kanaleingänge /
 two scope channels
 zwei DSO Kanaleingänge /
 two scope channels
 zwei DSO Kanaleingänge /
 two scope channels
 Echtzeitabtastrate / Real-time Sample Rate  250 MSA/s  500 MSA/s  250 MSA/s
 Equivalente Abtastrate / Equivalent Sample Rate  < 50 GSa/s  < 50 GSa/s  < 50 GSa/s
 Anstiegszeit/ Rise Time  5,8ns  1,7ns  5,8ns
 Zeitbasisbereich / Time Base Range  5ns - 1000s  2ns - 1000s  5ns - 1000s
 Trigger Arten / Trigger Modes  Edge, Pulse Width, Alternative, Video.  Edge, Pulse Width, Alternative, Video.  Edge, Pulse Width, Alternative, Video.
 Triggerempfindlichkeit / Trigger Sensitivity
 Vertikale Teiler / Vertical Sensitivity  10 mV/div to 5 V/div  10 mV/div to 5 V/div  10 mV/div to 5 V/div
 X-Y Operation  <= 3°
 Trigger-Quellen / Trigger Sources  CH1, CH2   CH1, CH2   CH1, CH2
 Triggerkopplung / Trigger Coupling
 Erfassung / ACQ
 max Erfassungrate / max waveform rate



Common Parameters
Input Impedance 1 MOhm±2% || 15 pF±3pF
Time Base Precision ±50ppm
Vertical Sensitivity 10 mV/div to 5 V/div (>10mV/div ±3%)
Vertical Resolution 8 bits
Input Coupling  AC,DC with Ground Level Indicator
Maximum Input Voltage 300 V (DC + AC peak) max
Automatic Measurements Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay 1-2, Delay 2-1
Cursor Measurements Manual, Track and Auto Measure modes
Math + , - , x, / ,  FFT
Storage Internal:10 Waveforms and 10 Setups
USB:BMP, Waveforms and Setups, csv
I/O USB Device,USB Host Front
Display simple active color TFT (64K, Color LCD), 320 x 240
Line Voltage Range AC 100V ~ 240V, 50Hz ~ 60Hz;
DC Input:8.5VDC,1500mA
Weight 1.2 kg
 ACCU  6 hours(Li-ion Battery) 3500mAh 7,6V





Hantek DSO8060, Multimeter Spezifikationen:
  Hantek DSO8060 Multimeterteil Datenblatt

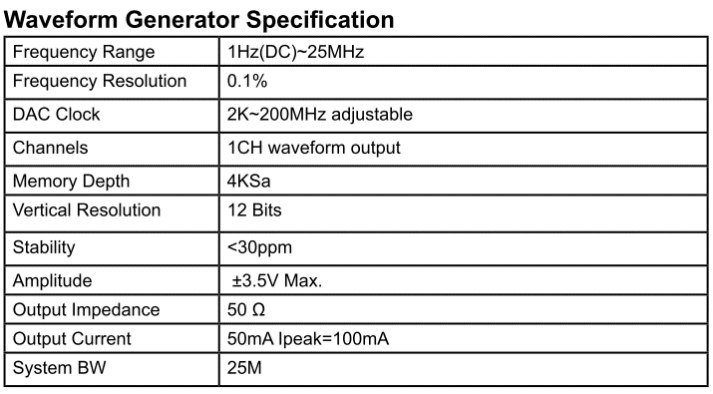

Hantek DSO8060, Signalgenerator Spezifikationen:
  Hantek DSO8060 Generatorteil Datenblatt
 Signalformen:
 DC

 Sinus, Dreieck, Rechteck

 Trapezfunktion

 Exponentialfunktion (Puls)

 AM / FM Modulation

 Arbitrary , frei enstellbare Signalform  , max. 4k




Versandgewicht: 3kg

einige weitere Informationen, Manual und Bilder unter zum Hantek DSO8060:

Weitere Bilder vom Hantek DSO8060
 Hantek DSO8060

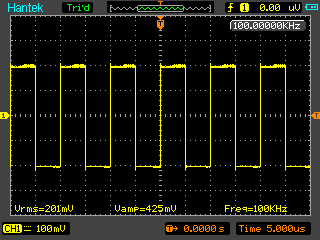

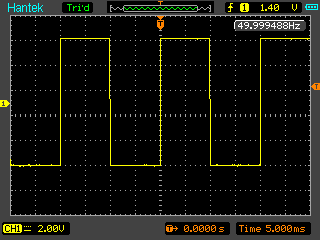

 Hantek DSO8060 Signal  Hantek DSO8060 Signalmessung
 DSO8060: Kanal1 Darstellung mit Triggerfrequenz  DSO8060: Kanal1 mit drei aktiven Messfunktionen

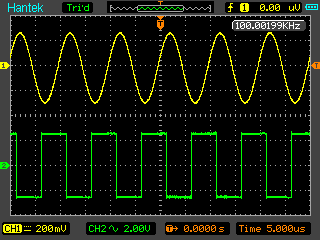

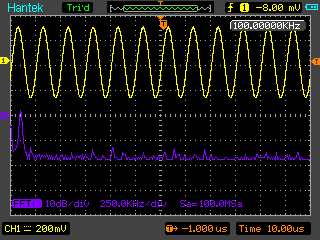

 Hantek DSO8060 Signal FFT  Hantek DSO8060 zwei Signale
 DSO8060: FFT auf Signal von Kanal1  DSO8060 : 2-Kanal Betrieb CH1 & CH2
 DSO:Kanal1 mit drei aktiven Messfunktionen
 Hantek DSO8060 BNC Anschlüsse  Hantek DSO8060 Signalgeneratoreinstellung
Die Anschlüsse des DSO8060:
BNC Anschlüsse für CH1,CH2, Signalgenerator, Sync Out
Hantek DSO8060

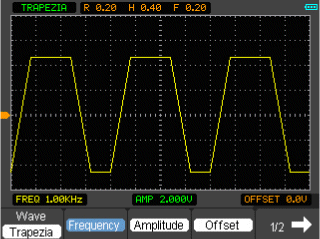

Generatorfunktion Signaleinstellung:
hier Trapez mit 1kHz 2V Vampl ohne Offset
