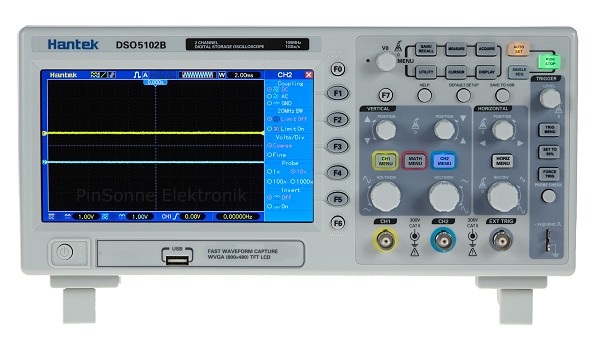

100MHZ Digital Speicher Oszilloskop Hantek DSO5102B 7"W-TFT 2CH

100MHZ Digital Speicher Oszilloskop Hantek DSO5102B 7W-TFT 2CH7" W-TFT, leises 100MHz, 2Ch, 1GSa/s DSO,1Mpoint Memory Depth, Hantek DSO5102B

Art.Nr.:PD-01089
Hersteller:Hantek
Lieferzeit: am Lager 2-4 Tage*

nur
unsere Empfehlung zum SUPER Angebotspreis
inkl. MwSt (19%)

In den Warenkorb

Hantek DSO5102B, 100MHz Digital Speicher Oszilloskop, 2CH, 1GSa/s, 1MPoint Speichertiefe, 7" TFT

das Hantek DSO5102B ist leise, besitzt ein großes 7" W-TFT,  einen sehr guten Zoom
hat eine sehr intuitive Bedienung sowie eine umschaltbare Speichertiefe

Sofort bestellbar - Sofort Lieferbar ! Fragen herzlich willkommen !
- Wir beraten Sie sehr gern - !


Das Hantek DSO5102B hat 1GSa/s Real Time Abtastrate
  • 2 Kanäle, externer Triggereingang, Tastkopf-Abgleichanschluss
  • mit ausführlichen englischem und deutschen Handbuch
  • sehr gutes 7" aktiv TFT Farb-Display 800x480 Pixel, 18 DIV horizontal
  • einstellbare Nachleuchtzeit (Auto, 0,2s ... 8s, unendlich)
  • getrennte Einstellregler für Kanal 1 und 2
  • Menüsprache English, gut durchdachte, intuitive und schnelle Menüführung
  • 1 Mpoints Speichertiefe (je nach Anforderung umschaltbar 4k, 40k, 512kpoints)
  • Front USB zum Speichern von Bildern und Kurvendaten (*.csv) auf dem USB Stick
  • Rear USB
  • Menütaste "SAVE to USB"  zum schnellen Speichern von Bildschirmfotos auf dem Stick
  • Menü ON/OFF Taste , SINGLE SEQ Button (Single Trigger Schnelltaste)
  • 30 Automatik- und Cursormessfunktionen vorhanden
  • FFT
  • sehr guter WINDOW ZOOM mit Schnellumschaltfunktion zwischen den Fenstern
  • einfache und simple zu bedienende  Record Funktion (Datalogging)
  • Farbkombination Front Hellgrau Rückdeckel blaugrau
  • im Lieferumfang das Hantek DSO5102B , 2 Tastköpfen (1x/10x) , PC-Software, USB Kabel


Hantek DSO5000B Modellübersicht:

Modell / Model DST3022B  DST3042B
DSO5062B
DSO5102B
DSO5202B
Bandbreite / Bandwidth 25 MHz 40 MHz
60 MHz
100 MHz
200 MHz
Record length
1Mpoints ( 1024k points)
Speichertiefe /Memory Depth
only 20kpoints
(4k, 20k)
umschaltbar
  1Mpoints
(4k, 20k, 40k, 512k)
umschaltbar
  1Mpoints
(4k, 20k, 512k, 1M)
umschaltbar
  1Mpoints
(4k, 20k, 40k, 512k, 1M)
umschaltbar
Kanäle / Channels
zwei Kanäle + externer Trigger / two Channels + External Trigger
Echtzeitabtastrate im 1Kanal Betrieb /
Real-time Sample Rate 1CH active
250 MSa/s 250 MSa/s

 1GSa/s
1x 1GSa/s
 1GSa/s
Echtzeitabtastrate im 2Kanal Betrieb /
Real-time Sample Rate 2CH active
2x 125MSa/s 2x 125 MSa/s
2x 500MSa/s
2x 500MSa/s
 2x 500MSa/s
Äquivalente Abtastrate / Equivalent Sample Rate 2.5 GSa/s  25 GSa/s
50 GSa/s
 50 GSa/s
 50 GSa/s
Echtzeitabtastrate / Rise Time 14 ns 8,7 ns
5.8 ns
3.5 ns
1.75 ns
Zeitbasisbereich / Time Base Range
4 ns/div to 40 s/div
4 ns/div to 40 s/div
4 ns/div to 40 s/div
 4 ns/div to 40 s/div
 2 ns/div to 40 s/div
Vertikale Teiler / Vertical Sensitivity 2 mV/div to 5 V/div 2 mV/div to 5 V/div
2 mV/div to 5 V/div
 2 mV/div to 5 V/div
 2 ns/div to 50 s/div
X-Y Operation Bandwidth 25 MHz 40 MHz
60 MHz
100 MHz
200 MHz
Phase Difference ± 3°
Trigger Arten / Trigger Modes
Auto, Normal, Single SEQ,     Edge,  Pulse Width, Slope, Overtime,  Video
Trigger-Quellen / Trigger Sources
CH1, CH2, Ext, Ext/5, AC Line, Alternate
Triggerempfindlichkeit / Trigger Sensitivity
>=1DIV
Triggerkopplung / Trigger Coupling
DC, AC, HF-reject 80kHz, LF-reject ca. 150kHz, Noise reject, 50% Taste,
Erfassung / ACQ
Sample, Peak Detect, Average
max Erfassungrate / max waveform rate
Bis zu 2000 Kurven/s (Sample, alle Messfunktionen abgeschaltet)  / 2000 wfms/s

Common Parameters
Input Impedance 1 MOhm±2% || 20 pF±3pF
Time Base Precision ±150ppm
Vertical Sensitivity 2 mV/div to 5 V/div (>10mV/div ±3%)
Vertical Resolution 8 bits
Input Coupling DC, AC, Ground
Maximum Input Voltage 300 V (DC + AC peak)
Automatic Measurements Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay 1?2, Delay 1?2
Cursor Measurements Manual, Track and Auto Measure modes
Math + , - , x, / ,  FFT
Storage Internal:10 Waveforms and 10 Setups
USB:BMP, Waveforms and Setups
I/O USB Device,USB Host Front
Display simple active color TFT (64K, Color LCD), 800 x 480
Power Worldwide Use, 100 – 240 V / 50 VA Max
Weight 2.5 kg
Sonstiges:  Produkte enthalten unter der GPL stehende Software

Weitere Infos unter:

das Datenblatt zum Hantek DSO5062B DSO5102B DSO5202B, DSO5000B Serie finden Sie hier:


die Bedienungsanleitung zum Hantek DSO5062B DSO5102B DSO5202B, DSO5000B Serie finden Sie hier:

 Versandgewicht: 3kg

einige weitere Bilder vom Hantek DSO5062B, 5102B

 Hantek DSO5062B DSO5102B DSO5202B, Bild von vorn, ausgestellte Füße, mit CD Tastköpfen, erklärt von pinsonne-elektronik.de


Hantek DSO5062B DSO5102B DSO5202B, Bild von vorn, ausgestellte Füße, mit CD Tastköpfen, erklärt von pinsonne-elektronik.de


Hantek DSO5202B, 2 Kanäle an
Hantek DSO5062B DSO5102B DSO5202B, Window Zoom
Hantek DSO5000 Serie DSO5062B DSO5102B DSO5202B,erklärt von pinsonne-elektronik.de

 Tekway Autoset multi-cycle

Tekway Autoset Single-cycle


ZOOM Funktion Faktor 1000x

Tekway DST1202B zoomfunktion

Beispiel von Messfunktionen:
Tekway DST1202B Auto Messmenü

Triggermenü:
Tekway DST1202B Triggermenü


Die Bedienelemente des Hantek DSO5102B, DSO5000B Serie
das Hantek DSO5062B, DSO1102B, DSO1202B Bedienfeld mit Tasten und Drehgebern, erklärt von pinsonne-elektronik.de

das Hantek DSO5062B, DSO1102B, DSO1202B Display und Front USB für Stick, erklärt von pinsonne-elektronik.de




Fragen zum Hantek DSO5062B, DSO5102B DSO5202B sind herzlich willkommen - Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular !



Wir empfehlen ihnen folgendes Zubehör zum Hantek DSO1xx2B Marken-DSO mit 7" TFT:


Hantek 60MHz Tastkopf


Hantek 100MHz Tastkopf


Hantek 200MHz Tastkopf
