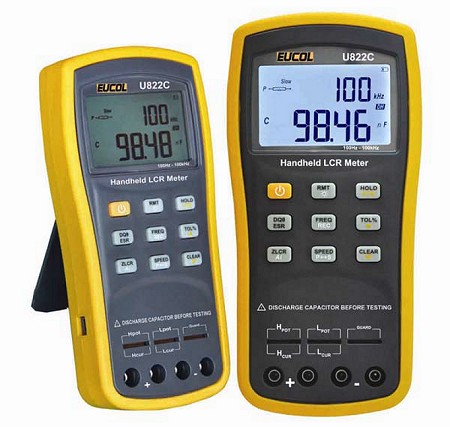

100kHz Präzisions Hand LCR meter U822C ,ESR, USB, ACCU, Fehler <0,1%

100kHz Präzisions Hand LCR meter U822C ,ESR, USB, ACCU, Fehler 0,1%handliches Präzisions LCR meter, Messfrequenz bis 100kHz, L-Q, C-D, R-Q, |Z|-Q,ESR, ab C ab 0,001pF L ab 0,001µH, R ab 0,1mOhm, USB IO, ACCU, inkl SMD Messpinzette, Steckernetzteil, U822C

Art.Nr.:PD-01308
Hersteller:Eucol
Lieferzeit: am Lager 2-4 Tage*

nur
unsere Winter-Empfehlung !!!
inkl. MwSt (19%)
zzgl. Versandkosten

In den Warenkorb

 hochwertiges und professionelles 4 Leiter Hand LCR-METER (RCL-METER) U822C inklusive 4-Leiter SMD Messpinzette


Sofort bestellbar - Sofort Lieferbar ! Fragen herzlich willkommen ! - Wir beraten Sie sehr gern - !

Das 4 Leiter Hand LCR Messgerät U822C zeichnet sich durch eine sehr hohe Genauigkeit aus.
Der Messfehler des LCR-METER liegt in den Hauptmessbereichen bei minimal 0,1%.
Sie können Induktivitäten ab 0,001µH , Kondensatoren ab 0,001pF und Widerstände / ESR ab 0,1mOhm messen !
Die Messfrequenz ist wählbar(umschaltbar), 100Hz, 120Hz, 1kHz, 10kHz, 100kHz.
Das U822C LCR Meter ist intuitiv, schnell und einfach zu bedienen.
Das U822C kann mit ACCU oder über das mitgelieferte Stecknetzteil betrieben und geladen werden.
Sie erhalten ein 4 Leiter Hand LCR Meter hoher Genauigkeit zu einem sehr günstigen Preis!
Das U822C verfügt über ein Mini USB Interface und wird inklusive PC-Software geliefert.
Über die PC-Software können die Mess-Daten geloggt werden.
Das U822C wird über Schnittstelle mit SCPI Befehlen eingestellt und ausgelesen.
(z.B. *IDN? , *TRG , FUNCtion:impa < L | C | R | Z >   ,
FUNCtion:impb < D | Q | THETA | ESR >  , Messwert holen: FETCh?  )

Sie erhalten mit dem U288C ein 4 Leiter Hand LCR Meter hoher Genauigkeit
mit dokumentierten Schnittstellenbeschreibung zu einem sehr günstigen Preis!

Besonderheiten des U822C / Features
  • sehr handliches portables und hochgenaues 4 Leiter Marken LCR-Meter / Portable high quality LCR Meter
  • schnell und einfach zu bedienen  / FAST AND SIMPLE TO USE
  • großes LCD-Display 40.000 Stellen / Large LCD display
  • Backlight zuschaltbar
  •  5 Anzeigestellen, zuschaltbare Display-Beleuchtung  / 40.000 DIGITS Display, switchable display backlight
  • Anzeigearten: Direktmessung, Bezugsmessung, in % (ideal für Vergleichsmesungen)
  • sehr hohe Grundgenauigkeit,  Auflösung 0,001% / high basic accuracy ,resolution: 0.001%
  • umfangreiche Selbstkalibrierfunktion !!  / self adjustment
  • misst L, C, R, Z,  sowie D, Q , Phase, ESR
  • Kondensatormessung (C) ab 0,001pF
  • Induktivitätsmessung (L) ab 0,001µH
  • ideal auch zur genauen Bestimmung von kleinen Widerständen, R und ESR ab 0,0001 Ohm (0,1mOhm)
  • Primary and secondary parameter dual display
  • umschaltbare Messfrequenz 100Hz,120Hz, 1kHz, 10kHz, 100kHz / test frequencies
  • hochgenaue 4 Leiter Messung / Complete four-terminal measurement
  • automatische Abschaltung nach einigen Minuten ohne Nutzung, Zeit einstellbar / Auto Power Off function
  • mini USB Interface, (im PC als Virtuell COM abgebildet) / mini USB interface
  • inklusive PC-Software / including PC-Software, download vom Hersteller Webside
  • komplette Steuerung und Softwareeinbindung über SCPI Befehle / SCPI command control
  • Batteriebetrieb (Accu) und (oder) Betrieb und Acculadung über externes Netzteil möglich / power over Battery, ACCU and, or external power supply
Versandgewicht: 1,2kg

 Lieferumfang:
  • das hochgenaue und handliche 100kHz Marken LCR-Messgerät U2822C
  • mit USB IO-Interface
  • ein Satz 4 Leiter Messleitungen
  • 4 Leiter SMD Pinzetten-Messkabel
  • 7.2V ACCU
  • 12V Steckernetzteil für 230V Stromversorgungsnetze
  • ausführliche englische und deutsche Kurz-Anleitung
Spezifikation / Specifcations U288C 100kHz LCR Messgerät
Function
Test Parameter Primary parameters: L / C / R / Z    Secondary parameters: D / Q / ? / ESR
Equivalent Circuit Serial, Parallel
Parameter and Equivalent Mode Hold/ Auto
Range Mode Auto
Measurement Terminals 3-terminal, 5-terminal
Measuring Speed 10meas/sec(Fast), 5meas/sec(Med), 2meas/sec(Slow)
Calibration Function Open, short
Comparator Function 1%,5%,10%,20%
Input fuse 0.1A / 250V
Communication interface Mini-USB (virtual serial port)
Test signal
Test Frequency U822 100Hz, 120Hz, 1kHz (120Hz, actual frequency is 120.048Hz, following is the same)
U822A 100Hz, 120Hz, 1kHz, 10kHz
U822C 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
Test Level 0.6Vrms
Output impedance 100 O
Display
Display LCD dual display of Primary-Secondary parameters
Backlight
Battery-powered: when the backlight is on, the brightness is reduced by one half after 15 seconds and the light
 is automatically off after 30 seconds.
Power adapter: the backlight is normally on, manual shutoff is needed.
Reading Max. reading of primary parameters: 40,000 counts; secondary parameters: D/Q/ ? Minimum resolution: 0.0001
Hightest test accuracy 0.1%
Display Range L 0.001uH ---  1000.0 H
C 0.001pF --- 20.000mF
R/Z 0.0001O --- 10.000MO
Equivalent Series Resistance (ESR) 0.0000O -- 999.9O
Loss factor D 0.0000 -- 9.999
Quality factor Q 0.0000 -- 9999
Phase angle ? -179.9° -- 179.9°
Power Requirements
Battery model
Batterie, Accu
 7.2V Ni-MH 600mAH rechargeable battery
AC power adapter
Stecknetzteilversorgung
 Input:220V(1±10%),50Hz(1±5%);Output:12V DC
Working current Maximum: 28 mA,Typical working condition of 1kHz frequency: 25mA (100O load))
Standby Current Max.: 2µA
Battery life 24 hours (typical), , with backlight off
Charging time and current Single continuous charging time: 200min (maximum).Charging current: 42mA
Auto power off(Effective battery) 5min, 15min, 30min, 60min, OFF available; Factory Default : 5min
Battery capacity indicator Real-time battery capacity indication
General specification


Working Environment
 Temperature 0°C -- 40°C
Relative humidity < 90% R.H.
net Weight
Geräteeigengewicht netto
 460g
Dimension (H × W × D)
Abmessungen
 192mm × 93mm × 44mm
Safety and electromagnetic compatibility IEC 61010-1:2001; IEC 61326-2-1:2005






die Produkt Präsentation zum U822C (U822 Serie)finden Sie hier:

die Bedienungsanleitung zum U822C (U822 Serie)finden Sie hier:

- Fragen herzlich willkommen !!

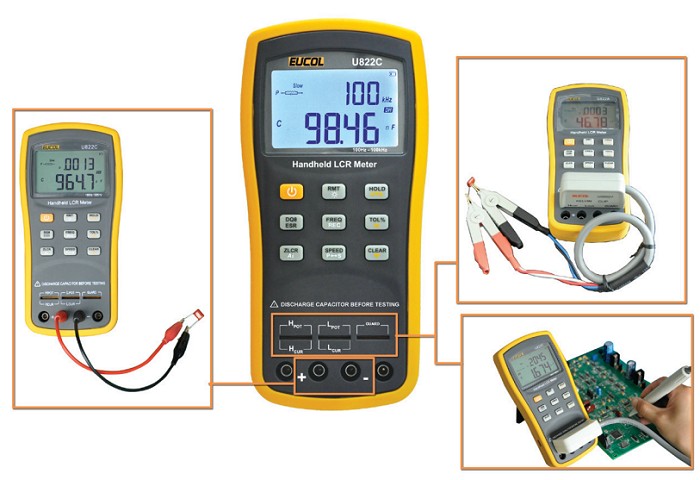

Eucol U822A, U822C Hand LCR Meter mit ESR übersicht



Die 4 Leiter SMD Mess-Pinzette U26037 ist beim U288C auch im Lieferumfang enthalten:

 Eucol U822C, U822A SMD Messpinzettenkabel




Messung einer kleinen SMD Induktivität (Induktivität und Innenwiderstand)

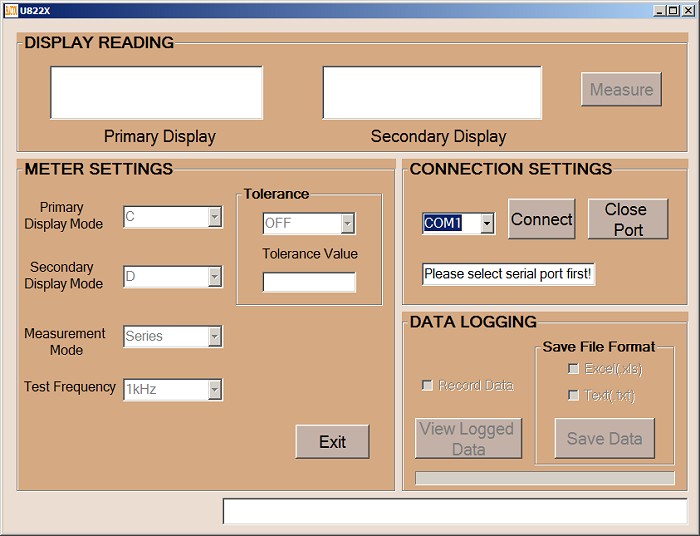

Eucol U822A U822C PC-Software zum messen, loggen der Messdaten
 Die PC Software zum U822 U822A U822C Hand LCR Meter.
Das U822A, U822C wird über Mini USB (im PC virtuell COM)  mit dem PC verbunden.
Über Connect und Measure Buttons in der Software  wird das U288 U288A U288C in den Sendebetrieb geschaltet.
Die vom U288C gesendeten Messwerte können geloggt werden, angezeigt werden
(siehe obige Bild, geloggt werden, siehe Bild unten)
Über "SAVE DATA"  können die Daten (*.txt oder *.xls) gespeichert werden.

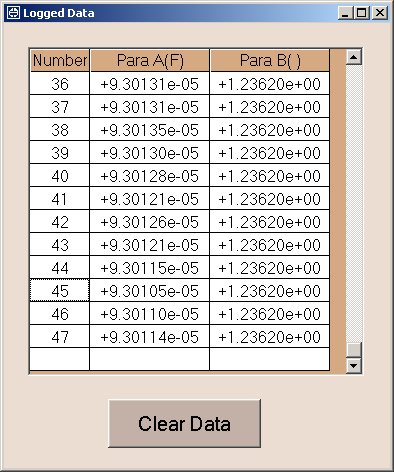

Eucol U822A U822C PC-Software Bild3 datalogging

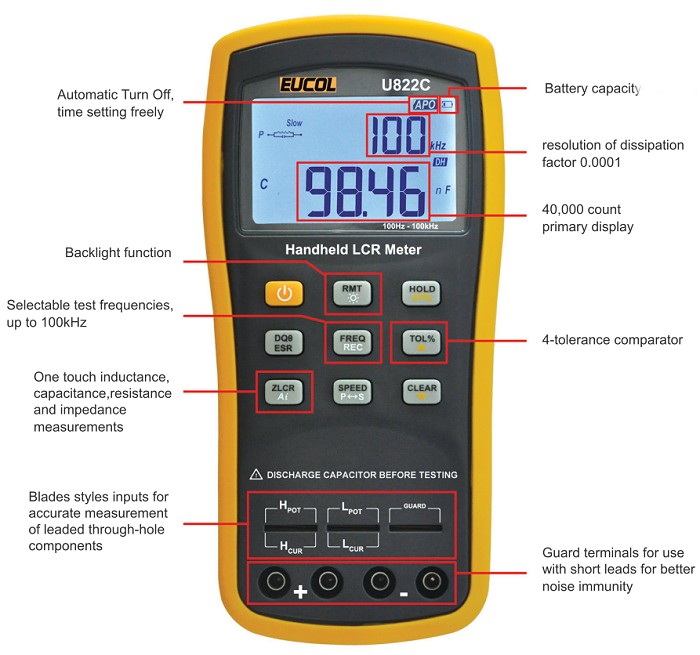

Eucol U822 U822A U822C display and button documentation, die Erklärung der Bedientasten und des Displays
