100MHZ Siglent SDS1102X+ 8"TFT 14Mpoints 60.000wrfms/s SPO Digital Speicher Oszilloskop mit 1CH Funktionsgenerator,

100MHZ Siglent SDS1102X+ 8TFT 14Mpoints 60.000wrfms/s SPO Digital Speicher Oszilloskop mit 1CH Funktionsgenerator,100MHz, 1GSa/s14Mpoints DSO, SPO, 2Ch, 14Mpoints Recordlength, Siglent SDS1102X+ mit Funktionsgenerator 14bit 125MSA

Art.Nr.:PD-01221
Hersteller:Siglent
Lieferzeit: Zugang in 3-12 Werktage - genaues auf der Produktseite*

nur

erhalten Sie 15% Rabatt & CAN/LIN I2C Option Siglent SDS-1000X-DC gratis beim Kauf eines SDS1202X+
inkl. MwSt (19%)



In den Warenkorb
Produktalternativen:
Siglent SDS2202X-E günstiges 2GSA 200MHz 2 Kanal Oszilloskop mit 28Mpoints FFT
Siglent SDS2352X-E günstiges 2GSA 350MHz 2 Kanal Oszilloskop mit 28Mpoints FFT

Siglent SDS1102X+, 2CH 100MHz 1GSa/s, 14MPoint 8"TFT 60.000wrfms/s Digital Speicher Oszilloskop
mit 1 Kanal Funktionsgenerator mit 125MSA und 14bit bis max. 25MHz
mit Eingang für zusätzliche 16 Kanal Logik Option!
NEW SIGLENT SDS1000x SPO SUPER Phosphor Oszilloskop

 gilt für das Siglent SDS1102X+ und Siglent SDS1202X+

1. Sie erhalten 15% Rabatt
2. Busanalyse gratis -  CAN/LIN I2C Option Siglent SDS-1000X-DC gratis dazu !


Sonderartikel - Sofort bestellbar -  Lieferbar in 3-6 Tagen! Fragen herzlich willkommen !
- Wir beraten Sie sehr gern - !

Das Siglent SDS1102X+ hat 1GSa/s 14MPoints bis zu 60.000wrfms und viele Funktionen

  • neuste Siglent SPO Serie! SDS1000X+ !
  • Zweikanal Speicher Oszilloskop
  • mit ausführlichen englischem Handbuch
  • Abtastrate 1x 1GSA/s ; 2x 500MSA/s
  • sehr gutes 8"TFT Farb-Display 800 x 480 Pixel
  • mit max. 14Mpoints Speichertiefe (1-Kanalbetrieb) und 2x7Mpoints (2-Kanalbetrieb)
  • seqmentierter Speicher bis zu 1000Segmente
  • History Signal Speicher bis zu 80.000 Segmente
  • neue Siglent SPO Technologie
  • bis zu 60.000 wrfms/s !
  • Signaldarstellung in 256 Helligkeitsstufen oder 256 Temperaturfarbstufen
  • einstellbare Nachleuchtzeit (Off, 1s, 2s, 5s, unendlich)
  • Digitales Triggersystem
  • zahlreiche Triggerarten: Edge, Slope, Pulse, Window, Runt, Interval,
    Time out (Dropout), Pattern, Video Trigger HDTV
  • vertikale Auflösung 8bit, ERES Mode bis zu 11bit !!
  • vertikale Empfindlichkeit 500µV bis 10V/div
  • Eingangsimpedanz umschaltbar 1MOhm oder 50 Ohm !
  • sehr niedriges Gerät Eigenrauschen
  • Zeitbasengenauigkeit: ±25ppm
  • horizontale Auflösung 2ns - 50s/div
  • 6bit hardwarebasierter Triggerzähler
  • high speed hardwarebasierte PASS/FAIL Funktion, BNC Ausgang hinten
  • Trigger Output, BNC Ausgang hinten
  • Menüsprache English, Deutsch, Español, Portugués, Francais, .....
  • Geräte Hilfe Menüsprache English , Deutsch
  • Front USB zum Speichern von Bildern und Kurvendaten auf dem USB Stick
  • Menütaste " PRINT" zum schnellen Speichern von Bildschirmfotos auf einen Stick
  • Rückseite: USB (USBTMC)& LAN zur PC Kommunikation, BNC Pass Fail
  • SCPI PC Kommunikation, Steuerung möglich
  • 36 Automatik Messarten und Cursormessfunktionen vorhanden
  • Mathematik: (FFT,  addition,  subtraction, multiplication, division, integration, differentiation, square root
  • Statistik Funktion ( Current, Mean, Min, Max, Std-Dev, Count )
  • inuitiver Menüaufbau - Bedienung
  • Tasten für  Auto Setup, Default Setup, Cursor (Messung), Measure (Auto Messarten) , Math
  • Roll (Betrieb), History, Display (Signal und Bildschirm), Clear Sweep, Zoom (Pushbutton) and Print
  • alle Drehgeber mit Druckfunktion
  • z.B 50% Triggerlevel, Positionen zurücksetzen
  •
  • WINDOW ZOOM
  • einfache Record Funktion (Datalogging) (Zeitliche Aufnahmeschrittweite und Abspielschrittweite einstellbar)
  • Farbkombination Front Hellgrau Rückdeckel dunkelgrau
  • SDS1000X-S Serie Funktionsgenerator mit 125MSA, 14bit Sinus bis 25MHz, Rechteck bis 10MHz
  •
  • im Lieferumfang sind 2 Tastköpfen (1x/10x) , PC-Software, USB Kabel
  • Zukaufoption: Serieller Trigger& Dekodierung für I2C,  SPI,  UART/RS232, CAN, LIN - Option SDS-1000X-DC


 Siglent SDS1000X (X+) Serie - Modellübersicht:

 Modell  Bandbreite  1 CH DDS-Signalgenerator
 Anschluss für
 16 Kanal Logik
 SDS1102X  100 MHz  NO  NO
 SDS1102X+  100 MHz  YES  YES
 SDS1202X  200 MHz  NO  NO
 SDS1202X+  200 MHz  YES  YES

 Kanäle /Channels  2+EXT
 max. Abtastrate / Sample Rate(Max)  1x 1GSA ; 2x 500MSA
 Speichertiefe / Memory Depth(Max)  7Mpts/CH (Dual-Channel); 14Mpts/CH (Single-Channel)
 max. Signalerfassungsrate / Waveform Capture Rate  60,000 wfms/s
 Bildschirm / Display  8 inch TFT LCD (800x480 Pixel)
 Standardzubehör /  2 passive Tastköpfe / 2 pcs passive probe
 Gewicht / Weight  Net weight 3.26 Kg, Gross weight 4.25Kg
 Schnittstellen / Standard IO  USB Host, USB Device, LAN, Pass/Fail, Trigger Out

 Erfassungsarten /
 Acquire mode
 Sample
 Peak Detect (<1ns)
 Averages: 4,16, 32,64,128,256,512,1024
 ERES Enhance vertical resolution bits:
 0.5, 1, 1.5, 2, 2.5, 3 Selectable  (reduce BW )
 Vertikale Auflösung /
 Vertical Resolution
 8bit
 Vertikale Empfindlichkeit /
 Vertical Scale (Probe 1X)
 500µV/div - 10V/div (1-2-5 )
DC Offsetspannung /
 Offset Range (Probe 1X)
 500µV ~ 150mV: ± 1V
152mV ~ 1.5V: ± 10V
1.52V ~ 10V: ± 100V
 DC Genauigkeit /
DC Gain Accuracy
 =±3.0%: 5mV/div ~10V/div
=±4.0%: =2mV/div
 Eingangsimpedanz /
 Impedance
 DC: (1MO±2%) || (18pF ±2pF) ; 50O: 50O±2%
 Tastkopfteilung /
 Probe attenuator
 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X , 1000X
 Zeitbasen /
 Time base Scale
 2.0ns/div ~ 50s/div
 Zeitbasengenauigkeit /
 Time base Accuracy
 ±25ppm

SDS1000X+  Funktionsgenerator
DA Samplerate
 125 MSA
 vertikale Auflösung  14 bit
 Ausgangs-Signalformen
 Sine, Square, Ramp, Pulse, DC, Noise, Cardiac, Gaus,
 Pulse, Exp Rise,  Exp Fall, Arb
 Ausgangsspannung
 bis 3 Vpp High Z
 bis 1.5 Vpp an 50R
DC Offsetspannung
 bis +/- 3V High Z
 bis +/-1.5V an 50R
 Frequenzgenauigkeit
 50ppm
 Ausgangsimpedanz
 50 R
 Schutz Ausgangs Kurzschluss Schutz


 Versandgewicht: 5kg

einige Bilder vom  Siglent SDS1000X SERIE ; + Serie !
Siglent SDS1000X Serie 2 Kanal Digital Speicher Oszilloskop (SPO) mit 8" TFT, 14Mpoints Speichertiefe, 60.000wrfms/s

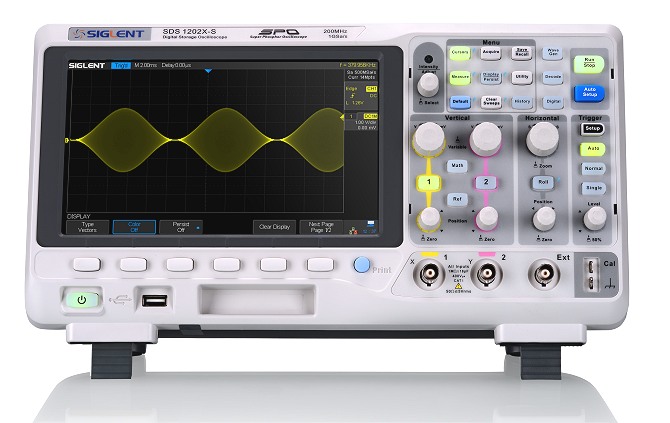

Siglent SDS1202X+ SDS1000X+ Serie Oszilloskop

Siglent SDS1102X SDS1000X Serie Oszilloskop

Siglent SDS1102X & SDS1000X Serie Oszilloskop 8

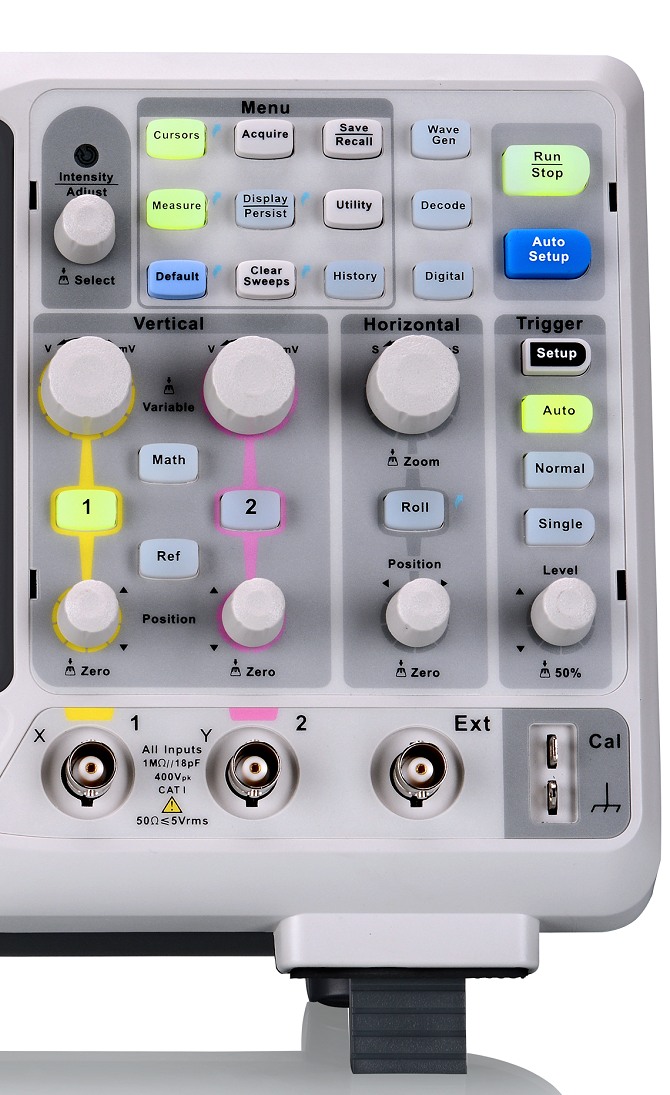

Siglent SDS1102X & SDS1000X Serie Oszilloskop Bedienfeld, Drehgeber Buttons

Siglent SDS1102X & SDS1000X Serie Oszilloskop schr?g von der Seite

Siglent SDS1102X & SDS1000X Serie Oszilloskop schr?g von der Seite

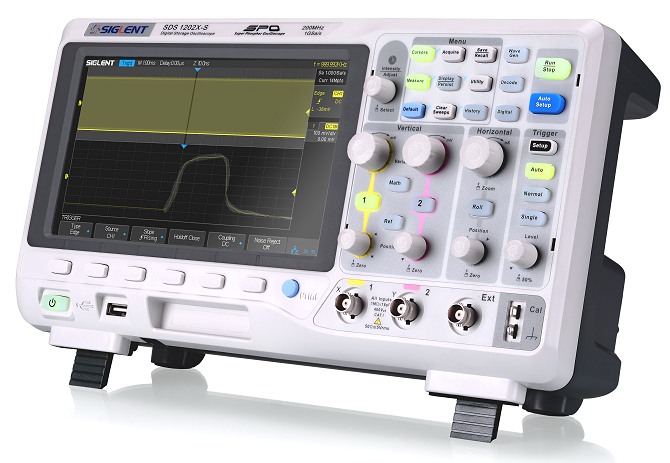

Siglent SDS1000x Serie Zoom
Siglent SDS1102X & SDS1000X Serie Oszilloskop schr?g von der Seite

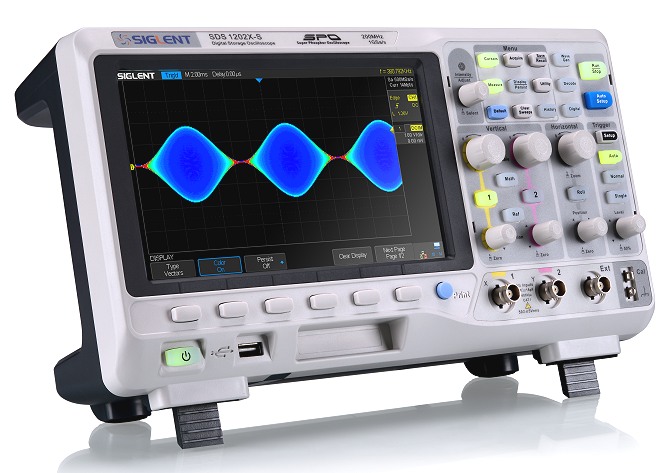

Siglent SDS1000x Serie Signal Haufigkeit Darstellung mittels Temperaturfarben
Siglent SPO Technik mit 256 Helligkeits oder Farbstufen bei bis zu 60.000wrfms Signalrate
Siglent SDS1102X & SDS1000X Serie Oszilloskop schr?g von der Seite

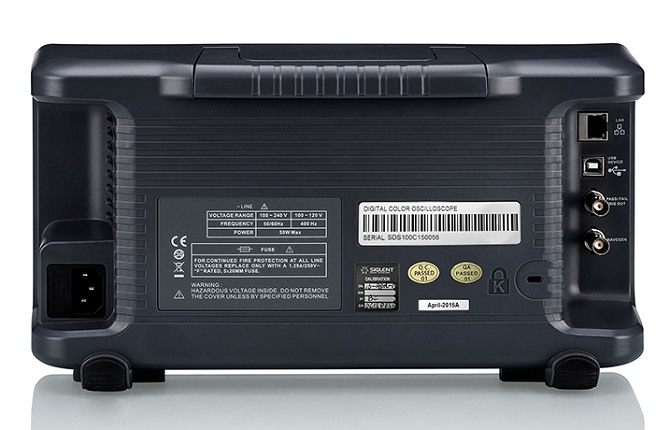

 Siglent SDS1000x Serie Rückseite mit USB LAN IO
Siglent SDS1102X & SDS1000X Serie Oszilloskop schr?g von der Seite




 Fragen zum Siglent SDS1000x, SDS1102X, SDS1202X, SDS1102X+, SDS1202X+ sind herzlich willkommen
- Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular !

Die Bedienungsanleitung senden wir ihnen gerne per Email zu!

die Bedienungsanleitung zum Siglent SDS1000x Serie, SDS1102X, SDS1202X, SDS1102X+, SDS1202X+ finden Sie hier:

das Datenblatt zum Siglent SDS1000x Serie, SDS1102X, SDS1202X, SDS1102X+, SDS1202X+ finden Sie hier:

das Tastköpfe, differenzielle Tastköpfe, Stromzangen finden Sie hier:
