350MHZ Siglent SDS2352X-E 2CH Digital Speicher Oszilloskop 7"TFT 28Mpoints

350MHZ Siglent SDS2352X-E 2CH Digital Speicher Oszilloskop 7TFT 28Mpoints350MHz, 2GSa/s Digital Oszilloskop, 2Ch, 28Mpoints up to 110.000wrfms/s, Serielle Bustrigger und Decoder Webinterface, Siglent SDS2352X-E

Art.Nr.:PD-01268
Hersteller:Siglent
Lieferzeit: Anfragen - genaues auf der Produktseite*

nur
Top-Empfehlung !!
inkl. MwSt (19%)

In den Warenkorb
Siglent SDS2352X-E, 2CH 350MHz Super Phosphor Oszilloskop, 2Ch, 2GSa/s, 28MPoints, 7"TFT, 110.000wrfms
Sequence Mode - Segmentierter Speicher !  ,Kanal Eingangsimpedanz 1MOhm / 50R umschaltbar
ab 500uV/DIV , großer DC-Offset Einstellbereich



Sofort bestellbar - Lieferbar in ca. 2-5 Tagen nach Bestellung! Fragen herzlich willkommen !
- Wir beraten Sie sehr gern - !

Das Siglent SDS2352X-E hat 350MHz, 2GSa/s 28 MPoints und viele Funktionen
  • modernes und hochwertiges zwei Kanal Speicher Oszilloskop
  • mit ausführlichen englischem Handbuch
  • sehr gutes 7" aktiv TFT Farb-Display 800 x 480 Pixel
  • Lüftergekühlt
  • Menüsprache English, Deutsch, Español, Portugués, Francais, .....
  • Geräte Hilfe Menüsprache English , Deutsch
  • Front USB zum Speichern von Bildern und Kurvendaten auf dem USB Stick
  • Rückseite: USB (USBTMC)& LAN zur PC Kommunikation
  • WEB Interface zur schnellen Bedienung vom entfernten PC, Messüberwachung
  • SCPI
  • 37 Automatik und Cursormessfunktionen vorhanden und Statistik
  • digitales umfangreiches Triggersystem
  • Serieller Bus Trigger und Decoder (I2C, SPI, UART, CAN, LIN)
  • schnelle FFT mit 1Mpoints Stützpunkte
  • sehr praktische Single und Normal Acquire Taste
  • Abtastrate: 2GSA ( 1x 2GSA, 2x 1GSA) !! Erklärung siehe unten - Abtastrate
  • mit max 2x14Mpoints Speichertiefe max von 7kpoints einstellbar(bzw. bis 1x28Mpoints)
  • Siglent SDS2000X-E
  • Sequence Mode - Segmentierter Speicher ! (bis max 80.000 Segmente)
  • 256 Helligkeits-Intensitätsstufen, bzw. 256 Farbtemperaturstufen
  • einstellbare Nachleuchtzeit (Off, 1s, 2s, 5s, unendlich)
  • bis zu 110.000 wrfms/s bei NORMAL Erfassung
  •  im sequentierten Speicherbetrieb max 400.000 wrfms/s
  • Eingangsimpedanz: 1MOhm und 50 Ohm / umschaltbar
  • Eingangsempfindlichkeit: 500uV - 10V/div
  • WINDOW ZOOM
  • SEARCH and NAVIGATE
  • einfache Record Funktion (Datalogging) (Zeitliche Aufnahmeschrittweite und Abspielschrittweite einstellbar)
  • high speed hardwarebasierte PASS/FAIL Funktion, BNC Ausgang hinten (bis 110.000 tests/s)
  • ext. Trigger Eingang vorn
  • Farbkombination Front Hellgrau Rückdeckel dunkelgrau
  • Netzbuchse hinten
  • Lieferung in Orginalverpackung
  • im Lieferumfang sind 2 Tastköpfen (1x/10x) , PC-Software, USB Kabel
  • 16 Kanal MSO als Option (max mit 1GSA) ;
  • 25MHz Einkanal DDS Signalgenerator (16kpoints, 125MSA, als Option , BodePlot Option
  • USB WIFI-Adapter WLAN als Option

Siglent SDS2000X-E Serie  Modellübersicht:

Modell / Model


SDS2202X-E

SDS2352X

Bandbreite / Bandwidth


200 MHz
 350 MHz

Speichertiefe
bis 28 Mpoints /CH
(umschaltbar /switchable)
bis 14 Mpoints je Kanal im Zweikanalbetrieb

  Kanäle / Channels
 zwei Kanäle + externer Trigger /  two Channels + External Trigger
Zeitbasisbereich / Time Base Range
500ps/div to 50 s/div
 500ps/div to 50 s/div
X-Y Operation Bandwidth

  Phase Difference ± 3°
  Trigger Arten / Trigger Modes
Auto, Normal, Single,
/
   Edge, Slope, Pulse Witdh,  Video, Window, Interval, Dropout, Runt,
Pattern, SERIAL 1, SERIAL 2, TV HDTV

mit DECODE BUS Trigger Analyse Option IIC ; SPI ; UART, RS232 ; CAN ; LIN
  Trigger-Quellen / Trigger Sources
CH1, CH2, Ext, Ext/5, AC Line,
  Triggerempfindlichkeit / Trigger Sensitivity

  Triggerkopplung / Trigger Coupling
DC, AC, HF-reject, LF-reject , 50% Taste,  Trigger Holdoff Time einstellbar
  Erfassung / ACQ
Sampling, Peak Detect, Average (2..1024) , HighRES
Sequenzielle Erfassung mit NORM , SINGLE ; Darstellung Overlap, Waterfall
Erfassung von max. 80.000 Segmente mit Zeitinformation (Zeitstempel)
(ohne Signaldarstellung bis zu 500.000wfrms/s)

Common Parameters
 Abtastrate /
  2 Kanal SDS2xx2X: 1x 2 GSA/s  / 2x 1GSA/s
 MSO option: 500MSA/s 16 logic channels
Input Impedance  1MO±2% || 18Pf±3Pf   ; 50Ohm
Time Base Precision  ±25ppm
Vertikale Empfindlichkeit /
Vertical Sensitivity
 500µV/div to 10 V/div
DC (Gleichspannungs) Genauigkeit
DC Gain Accuracy
 <±3.0%:  5mv/div  to  10V/div  in  Fixed  Gain Ranges
<±4.0%: <=2mv/div Variable Gain Ranges
Kanaloffseteinstellbereich /
Channel  Voltage
Offset Range für V/DIV
      500uV –100mV: ±2V
 102mV -        1V:    ±20V
 1.02mV -      10V:    ±200V
Vertical Resolution 8 bits, ERES MODE bis 11bit
Input Coupling DC, AC, Ground;  1MOhm oder  50 Ohm  ;  BW Full oder 20MHz
 Kanalfunktionen: CH1, CH2,  ( CH3, CH4 )
 Einheit (V oder A) ; SKEW:  zeitlicher Kanalversatz einstellbar  ; Bandbreitenbegrenzung OFF / 20MHz ; Kanalteilung 1x, 5x, 10x, 50x, 100x, 1000x ;
 Invert ON/OFF ;
 DISPLAY
 Signaldarstellung Vektoren Punkte ; in Kanalfarbe oder Color (Farb Helligkeits häufigkeitsverteilung)
 Persist ( off, 1s 5s 10s GRID, Signalheligkeit, unendlich

 ZOOM  - Signal Zoom im Zweifensterbetrieb
 REF 4 Referenzen wählbar aus CH1-CH4 + MATH
Anzeige von Datum, Uhrzeit
max Eingangsspannung /
Maximum Input Voltage
400 V (DC + AC peak) with 10 : 1 probe !  CAT I
Automatic Measurements  (32) Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean,Crms, Vrms, ROVShoot, FOVShoot,
RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period,+ Wid,-Wid,  +Dut,  -Dut,
BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Cursor Measurements Manual (Voltage / Time) , Track and Auto Measure modes
Math + , - , x, / ,  FFT (Vrms; DBVrms ; Display Full or Split)) ; d/dt Wurzel, Integral
Storage Internal: 10x External,  Setup, Waveforms, CSV, FACTORY, Picture,
USB:BMP, Waveforms and Setups
I/O
LAN (VXI 11); USB Device (USBTMC) ,USB Host Front ; PASS/FAIL OUT (Rückseite)
SCPI Gerätesteuerung
Display

active color TFT (64K, Color LCD), 800 x480
 Sprachen / Language  Simplified  Chinese,  Traditional Chinese,  English,  Arabic,  French, German,  Russian,  Portuguese, Spanish, Japanese, Korean, Italian
Power Worldwide Use, 100 – 240 V / 50 VA Max
Weight 2.5 kg
 Otionen (Zukaufoptionen)
 MSO Option 16 Kanal   max 1SA
 MSO Tastkopf 16 Kanal
 AWG Option Software + Hardware ( 1 Kanal Generator)


zusätzliche Optionen zum Siglent SDS2000X-E Serie: (bitte fragen Sie uns)

.....

 Versandgewicht: 4,5kg

Bitte lesen Sie die Bedienungsanleitung
Senden Sie uns Fragen zum Gerät - Wir antworten ihnen gerne per Email!

die Bedienungsanleitung zum Siglent SDS2202X, SDS2352X-E - SDS2000X-E  Serie finden Sie hier:

das Datenblatt zum Siglent SDS2202X, SDS2352X-E Serie finden Sie hier:


die Schnellstart Beschreibung zum Siglent SDS2202X, SDS2352X-E Serie finden Sie hier:


 Modelle

einige Bilder vom  Siglent SDS2202X-E, SDS2352X-E der Siglent SDS2000X-E Serie


Siglent SDS2202X-E SPO Digital Speicher Oszilloskop

Siglent SDS2202X-E SPO Digital Speicher Oszilloskop



Siglent SDS2202X-E SPO Digital Speicher Oszilloskop

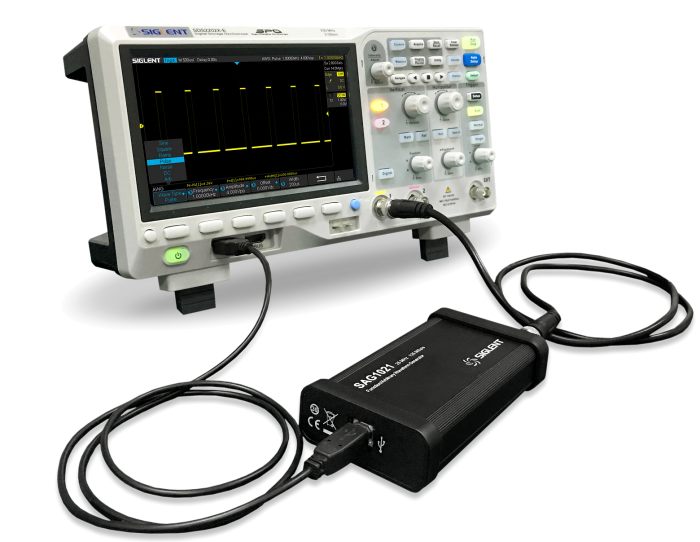

SDS2202X-E, mit 1CH Generatoroption

Siglent SDS2202X-E SPO Digital Speicher Oszilloskop



Siglent SDS2202X-E SPO Digital Speicher Oszilloskop



Verbindung mit PC über LAN

Siglent SDS2202X-E SPO Digital Speicher Oszilloskop

Siglent SDS2202X-E SPO Digital Speicher Oszilloskop



Siglent SDS2202X-E SPO Digital Speicher Oszilloskop





Kanal Eingangsimpedanz umschaltbar 1MOhm / 50 Ohm ; SDS2000 & SDS2000X Serie mit  Tastkopferkennung (1:1; 10:1:100:1 etc.)

Erfassungs-, Abtastrate: 4 Kanal Siglent SDS2xx4X:
Einkanalbetrieb     1x 2 GSA/s
Zweikanalbetrieb  2x 1GSA/s bei Verwendung von (CH1 und CH2)
mit max 110.000wrfms/s und 256 Farbintensitätsstufen



 Fragen zum Siglent SDS2072X, SDS2074X, SDS2102X, SDS2104X, SDS2202X, SDS2204X, SDS2302X, SDS2304X
SDS2202X-E, SDS2352X-E
Siglent SDS2000X Serie Super Phosphor Oszilloskop sind herzlich willkommen  - Question are very welcome !
Nutzen Sie dazu bitte das KONTAKT Formular !


Die Bedienungsanleitung senden wir ihnen auch sehr gerne per Email zu!

Siglent SDS2000X Serie
SDS2072X 2CH 70MHz
SDS2074X 4CH 70MHz
SDS2102X 2CH 100MHz
SDS2104X 4CH 100MHz
SDS2202X 2CH 200MHz
SDS2202X-E 2CH 200MHz NEW
SDS2204X 4CH 200MHz
SDS2302X 2CH 300MHz
SDS2352X-E NEW
SDS2304X 4CH 300MHz

alle anderen Siglent Messgeräte , alle Oszilloskope & Optionen der Siglent SDS2000X Serie können Sie über uns erwerben.
